第1章：乳房撮影で「軟X線」を使う理由とX線管の特殊構造
乳房撮影（マンモグラフィ）は、通常の胸部エックス線撮影などとは全く異なる「乳房撮影専用のX線管」を使用します。
なぜなら、ターゲットとなる乳房は、大部分が「乳腺」や「脂肪」といった軟部組織（やわらかい組織）で構成されており、組織ごとのX線の吸収差が極めて小さいからです。
1-1. なぜ「軟X線（低エネルギー）」が必要なのか？
通常の撮影と同じ高エネルギー（高い管電圧）のX線を当てると、X線が乳腺も脂肪もすべて突き抜けてしまい、真っ白な平坦な画像（コントラストの低い画像）になってしまいます。
- 軟X線（25〜30 kV）の役割： 管電圧をおおよそ 25〜30 kV という極めて低い値に設定すると、X線のエネルギーが低くなります。この低エネルギー領域では、「乳腺」と「脂肪」の間で、X線を吸収する割合（線吸収係数）に大きな差が生まれます。
- 結論： 組織ごとの吸収の差（コントラスト）を限界まで強調して、微細な病変をハッキリと浮かび上がらせるために、あえて透過力の弱い「軟X線」を利用するのです。
1-2. 特殊構造①：X線放射窓に「ベリリウム（Be）」を使う理由
通常のX線管は、中の真空を保つために頑丈な「ガラス」や金属で窓が作られています。しかし、乳房撮影でガラスの窓を使うと、せっかく作った大切な軟X線が、窓を通る段階でガラスにすべて吸収（減弱）されてしまいます。
- 対策： 乳房撮影用X線管の放射窓には、原子番号が極めて小さく、X線をほとんど吸収しないベリリウム（Be）という特殊な金属が使用されています。
- 効果： 低エネルギー成分を全く目減りさせることなく、そのまま100%外へと取り出すことができます。
1-3. 特殊構造②：電極間距離を「短く（10 mm以下）」する理由
管電圧を25〜30 kVという低電圧にすると、X線管球の内部で、陰極（フィラメント）から飛び出た電子を陽極（ターゲット）へ加速させる力が非常に弱くなってしまいます。
加速力が弱いと、電子がフィラメントの周りにモタモタと停滞し（空間電荷効果）、電子を綺麗に一点に集めて飛ばす効率（エミッション特性）が著しく悪化します。
効果： 電圧が低くても、電子を迷子にさせずに超スピードでターゲットへ集中してぶつけることができるようになり、安定した電子放出と後述する「小焦点（シャープな画像）」を実現しています。
対策： X線管内部の陰極と陽極の距離（電極間距離）を、通常の管球よりも遥かに短い約10 mm以下という至近距離に設計しています。
第2章：【スペクトル整形】陽極材料とK吸収端フィルタのロジック
乳房撮影の画質（コントラスト）を高めつつ、患者さんの被ばくを極限まで減らすために行われるのが、特性X線とフィルタの組み合わせによる「スペクトル整形」です。
国試では、ターゲット（陽極）の材質、フィルタの材質、そして「K吸収端」という物理現象がどのように絡み合っているのか、そのロジックが確実に狙われます。
2-1. 3つの陽極材料（ターゲット）の特性
乳房撮影用X線管では、主に以下の3つの金属が陽極のターゲットとして使われます。それぞれが発する固有の特性X線エネルギーの数値を頭に入れましょう。
- Mo（モリブデン）
- 特性X線（Kα）：17.4 keV
- 特性X線（Kβ）：19.6 keV
- K吸収端：約20.0 keV
- Rh（ロジウム）
- 特性X線（Kα）：20.2 keV
- 特性X線（Kβ）：22.7 keV
- K吸収端：約23.2 keV
- W（タングステン）
- 特性X線（Kα）：約59 keV（通常のX線撮影で使われる、高エネルギー主体の金属です）
2-2. 【国試最頻出】K吸収端フィルタによるスペクトル整形
「K吸収端」とは、原子のK殻電子を弾き出すために最低限必要なX線エネルギーのことです。X線のエネルギーがこの値を「超えた瞬間」、その物質はX線を急激に吸収する（吸収係数が跳ね上がる）という面白い物理的特性を持っています。
この性質を逆に利用して、余分なエネルギーをカットするのが「付加フィルタ」の役割です。
【具体例】Mo（モリブデン）陽極 ＋ Moフィルタ の美しいロジック
- Mo陽極に電子がぶつかると、17〜19 keV付近に強い特性X線が発生します。これが乳房撮影に一番適した「おいしいエネルギー帯」です。
- しかし同時に、これより高いエネルギー（コントラストを落とす原因）や、低いエネルギー（透過できずに患者の被ばくになる原因）のX線も混ざって出てきてしまいます。
- そこで、出口に同じ物質である「Moフィルタ」（K吸収端：約20.0 keV）を設置します。
- すると、Moフィルタは自分の特性X線（17〜19 keV）はすんなり通過させますが、自分のK吸収端である20.0 keVを超えた高エネルギー成分を、自ら激しくバリバリと吸収（カット）してくれます。
- 同時に、極端に低い低エネルギー成分もフィルタ自体の厚みでカットされます。
この結果、おいしい特性X線の部分だけが贅沢に残った、「単色エックス線」に極めて近い、理想的な狭いエネルギー帯（スペクトル）が完成します。これをスペクトル整形と呼びます。
2-3. ターゲットとフィルタの組み合わせ基準
乳房の厚みや、乳腺の詰まり具合（乳腺含有率）には個人差があります。被写体の条件に合わせて、以下のように最適な線質（透過力）を選択します。
- 基本（標準的な乳房）：Mo陽極 ＋ Moフィルタ（最も軟らかい、高コントラストな線質）
- 乳腺が厚い・高濃度乳房：Mo陽極 ＋ Rhフィルタ または Rh陽極 ＋ Rhフィルタ
【国試対策ロジック】なぜ厚い乳房には「Rh」なのか？
Rh（ロジウム）の特性X線は約20〜22 keVであり、Moよりもわずかにエネルギーが高く（透過力が強く）なっています。 乳房が厚い、あるいは乳腺が密集していて透過しにくい患者さんの場合、Moの線質では突き抜けられずに白潰れしてしまいます。そのため、少し透過力の強いRhフィルタやRh陽極を組み合わせて、エネルギー帯をやや高め側にシフト（整形）させるのが鉄則です。 近年では、W（タングステン）陽極とRhフィルタを組み合わせることで、さらに効率よく適切な線質を得るシステムも広く普及しています。
第3章：【臨床メカニズム】ヒール効果・圧迫板・AECの配置
マンモグラフィの装置には、一見すると見落としそうな細かい配置や工夫がいくつも施されています。国試では「なぜ陰極が胸壁側なのか」「なぜAECはカセッテの後ろなのか」といった、位置関係と目的の組み合わせが文章問題の定番です。

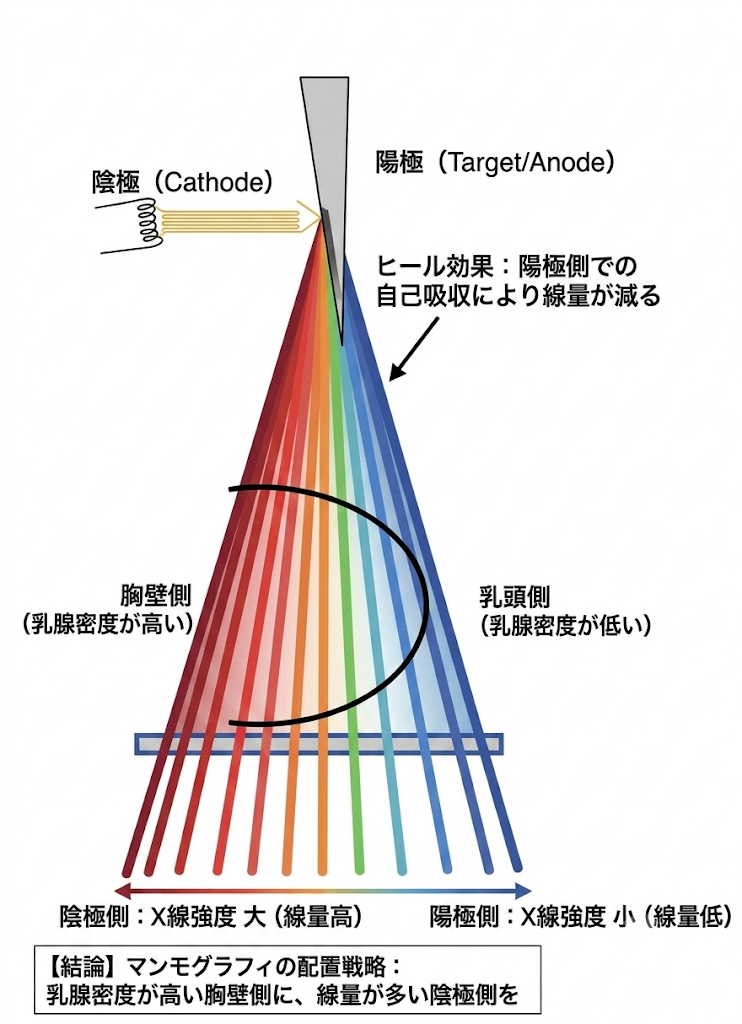

3-1. ヒール効果の利用：なぜ陰極（マイナス）が胸壁側なのか？
X線管の構造上、ターゲット（陽極）の斜面の角度によって、陰極側に比べて陽極側のX線量が勝手に少なくなってしまう現象を「ヒール効果」と呼びました。通常の撮影ではこの「線量ムラ」は嫌われますが、マンモグラフィではこれを被写体の厚みを補正する味方として積極的に利用します。
- 乳房の形状： 人間の乳房は、根元である「胸壁（きょうへき）側」が一番厚く、先端の「乳頭側」に向かってだんだん薄くなっています。
- 配置の正解：
- 胸壁側（厚い） ＝ 陰極（ヒール効果で線量が多くなる側）
- 乳頭側（薄い） ＝ 陽極（ヒール効果で線量が少なくなる側）
【ロジック】
厚い部分にはたくさんのX線を当て、薄い部分には少ないX線を当てることで、できあがった画像全体の明るさ（写真濃度）が均一になります。国試で「陽極を胸壁側にする」という選択肢が出たら一瞬でバツをつけましょう。
3-2. 圧迫板（あっぱくばん）の4大目的
撮影の際、乳房を上下から透明なプラスチックの板（低吸収材料）でかなり強く挟んで平らにします。患者さんにとっては痛みを伴う辛いステップですが、画質向上と安全のためにどうしても外せない4つの超重要目的があります。
【圧迫板を使う4つの理由】
- 被写体厚の均一化：乳房の厚みをどこもかしこも真っ平らにそろえ、全体の濃度を均一にする。
- 散乱線の低減：乳房を薄く引き延ばすことで、内部で発生する画質低下の原因（散乱線）を物理的に減らす。
- 被ばく線量の低減：被写体が薄くなれば、その分だけ少ないX線量で奥まで透過できるようになり、患者さんの被ばくが劇的に減る。
- 画質の向上（ボケの防止）：乳房をしっかり固定することで患者さんの不意な「体動（動き）」による画像ボケ（動不鮮鋭）を防ぎ、さらに病変と乳腺の重なりを広げて見えやすくする。
3-3. 自動露出制御（AEC）の配置：なぜカセッテの後面なのか？
適切な明るさになった瞬間に自動でX線を止めてくれるAEC（自動露出制御）のセンサーですが、マンモグラフィ装置では、受像系（カセッテやFPD）の「後面（うしろ側）」に隠されるように配置されています。
通常の一般撮影装置では、受像系の「前面（手前側）」にセンサーがあるのが普通です。なぜマンモグラフィだけ真逆なのでしょうか？
【国試必須ロジック】
マンモグラフィで使うのは、透過力の極めて弱い「軟X線」です。もし受像系の手前にAECセンサーを置いてしまうと、センサー自体が軟X線をバリバリと吸収してしまい、その影が画像に写り込んだり、肝心の受像系にX線が届かなくなったりしてしまいます。
そのため、「乳房を通り抜け、さらに受像系も通り抜けて、本当に最後に残ったX線」を後面でそっとキャッチしてコントロールする構造になっているのです。これにより、受像系の濃度を最も安定させ、被写体の個人差によるムラを完全に補正することができます。
第4章：拡大撮影の原理と幾何学的不鮮鋭（半影）の制御
ここからは、マンモグラフィの精密検査や四肢・胸部の微細構造の観察で用いられる「拡大撮影（幾何学的拡大）」のロジックについて解説します。
拡大撮影とは、被写体（患者さん）と受像面（FPDなど）の距離をあえて離すことで、影絵の原理を利用して像を大きく写す技術です。
4-1. 拡大撮影の基本用語と公式
拡大撮影の幾何学を理解するために、国試では以下の3つの頭文字（距離）の関係性が必ず問われます。
- SID（Source to Image Distance）：焦点 ‐ 受像面 距離
- SOD（Source to Object Distance）：焦点 ‐ 被写体 距離
- OID（Object to Image Distance）：被写体 ‐ 受像面 距離
これらを踏まえた拡大率 $M$ の計算公式は以下の通りです。
$$
M = \frac{\text{SID}}{\text{SOD}}
$$
被写体を受像面から離す（＝OIDを大きくする）と、焦点と被写体の距離（SOD）は相対的に小さくなります。分母であるSODが小さくなるため、結果として拡大率 $M$ は大きくなります。
4-2. 【超重要】拡大撮影最大の弱点「半影（はんえい）」
像を大きくすれば細かいものが見えやすくなりそうですが、放射線物理の世界ではそう単純にはいきません。拡大率を大きくすればするほど、半影（幾何学的不鮮鋭：H）という「画像のボケ」が同時に大きく膨れ上がってしまうという致命的な弱点があります。
X線を出す「焦点」は、完全なゼロ（点）ではなく、わずかな物理的大きさ（サイズ）を持っています。この焦点の大きさのせいで、拡大された影の輪郭に必ず「ボケ（半影）」が滲み出てしまうのです。
半影の大きさを求める公式は以下のようになります（焦点サイズを $f$ とします）。
$$
H = f \times \frac{\text{OID}}{\text{SOD}} = f \times (M – 1)
$$
【国試必須ロジック】ボケを消し去るための「微小焦点」
人間が目（裸眼）で見て「あ、画像がボケているな」と感じる限界の半影は、およそ 0.2〜0.3 mm と言われています。
拡大撮影（マンモグラフィでは拡大率 1.5〜2.0倍）を行う際、通常のX線管（焦点サイズ 0.3mmなど）をそのまま使うと、公式の通り半影が大きくなりすぎて画像が完全にブレてしまいます。
- 対策：半影 $H$ を人間の目が感知できないレベル（0.2mm以下）まで力ずくで抑え込むために、拡大撮影では必ず 約0.1 mm という極限まで極小化された「微小焦点（小焦点）X線管」に切り替えて撮影を行います。
4-3. 拡大撮影のメリットとデメリット
微小焦点を使うことによるトレードオフの関係は、国試の文章選択肢で非常によく狙われます。
- メリット（利点）：微細構造の視認性が劇的に向上し、小さな病変を見つけやすくなります（乳房の微細石灰化、胸部の微細な気管支・肺胞、四肢骨の微細な骨折などで活躍）。
- デメリット（欠点）：焦点を0.1mmという針の先のように小さくすると、陽極ターゲットの一点に熱が集中して溶けてしまうため、大きな電気（管電流：mA）を流せなくなります。管電流が絞られるということは、必要な線量を稼ぐために「撮影時間を長くする」しかありません。撮影時間が長くなると、患者さんの微妙な動きによる動不鮮鋭（ブレ）のリスクが高まり、さらに幾何学的配置の関係上、患者さんの被ばく線量が増加しやすいという大きなトレードオフを抱えることになります。
第5章：【マンモ拡大撮影】グレーテル効果と全体まとめ
拡大撮影には、像を大きくする以外にも画質面で非常に有利にはたらく物理的な副産物があります。それが「グレーテル効果（エアギャップ効果）」です。
国試では、この効果のメカニズムと「グリッド（散乱線除去用格子）の要不要」の組み合わせが非常によく狙われます。
5-1. グレーテル効果（エアギャップ効果）とは？
通常の密着撮影では、患者さんのすぐ後ろに受像面があるため、患者さんの体内で発生した散乱線（画質をボケさせる原因）がそのまま受像面に飛び込んできてしまいます。
しかし、拡大撮影では被写体と受像面の間に大きな空間（OID：被写体 ‐ 受像面距離）が空いています。
- メカニズム：患者さんの体内で発生した散乱線は、あらゆる方向へ斜めに広がって飛び出します。受像面が遠く離れていると、斜めに進む散乱線は受像面に届く前に、途中の空間（空気層）へとはみ出して外へ逃げていってしまいます。
- 結果：受像面には、真っ直ぐ突き抜けてきたきれいな主X線（信号）だけが到達するため、散乱線が自然とカットされます。この現象をグレーテル効果（エアギャップ効果）と呼びます。
【国試必須】マンモ拡大撮影では「グリッド」を使わない！
通常の密着撮影では、散乱線をカットするために「グリッド」を必ず使用します。
しかし、拡大撮影ではこのグレーテル効果によって天然の散乱線除去が行われるため、余計なグリッドを挟む必要がありません。
国試の選択肢で「マンモグラフィの拡大撮影では、散乱線低減のために移動グリッドを使用する」と書かれていたら明確な誤り（バツ）です。「拡大撮影 ＝ グリッドなし」の方程式を絶対に覚えておきましょう。
密着撮影 vs 拡大撮影 の最終まとめ表
乳房撮影における「通常（密着）撮影」と「拡大撮影」の仕様の違いを、試験直前に一目で見直せるよう一覧表にまとめました。
| 比較項目 | 密着撮影（通常のマンモ） | 拡大撮影（精密検査用） |
| 主な目的 | 乳房全体のスクリーニング | 微細石灰化などの精密観察 |
| 拡大率 | 1倍（等倍） | 1.5 〜 2.0倍 |
| 焦点サイズ | 0.3 mm | 0.1 mm（微小焦点） |
| グリッドの有無 | あり（移動グリッドを使用） | なし（グレーテル効果があるため） |
| 撮影時間・被ばく | 標準的 | 増加しやすい（トレードオフ） |
乳房撮影用X線管の本質ロジック
- 軟X線（25〜30 kV） を使い、ベリリウム窓 で低エネルギーを殺さずに取り出す。
- Mo（モリブデン） や Rh（ロジウム） のターゲットとフィルタを重ね、K吸収端 を利用して理想的な狭い波長に スペクトル整形 する。
- 厚みのある 胸壁側に陰極 を配置して ヒール効果 で濃度を均一にする。
- 拡大撮影では、ボケ（半影）を防ぐために 0.1mmの微小焦点 を使い、グリッドは外す。
これらすべての条件は、すべて「軟部組織のわずかな差をクッキリ見せるため」「微細な石灰化を潰さないため」という目的から逆算された美しい物理のロジックで成り立っています。丸暗記ではなくこの繋がりを意識して、国試の貴重な得点源にしてください！
