第1章：頭部撮影の基本となる基準線
エックス線撮影は、3次元の人体を2次元の画像に落とし込む作業である。そのため、頭部のような複雑な骨の集合体では、見たい構造を他の骨と重ならないように描出するための「基準線」が極めて重要になる。
第1章：頭部撮影の基本となる基準線
頭部は「複雑な骨のパズル」のような構造をしているため、見たい骨（副鼻腔や錐体部など）を他の骨と重ねずにスッキリと描出するためには、目的に応じて基準とするラインを使い分ける必要がある。

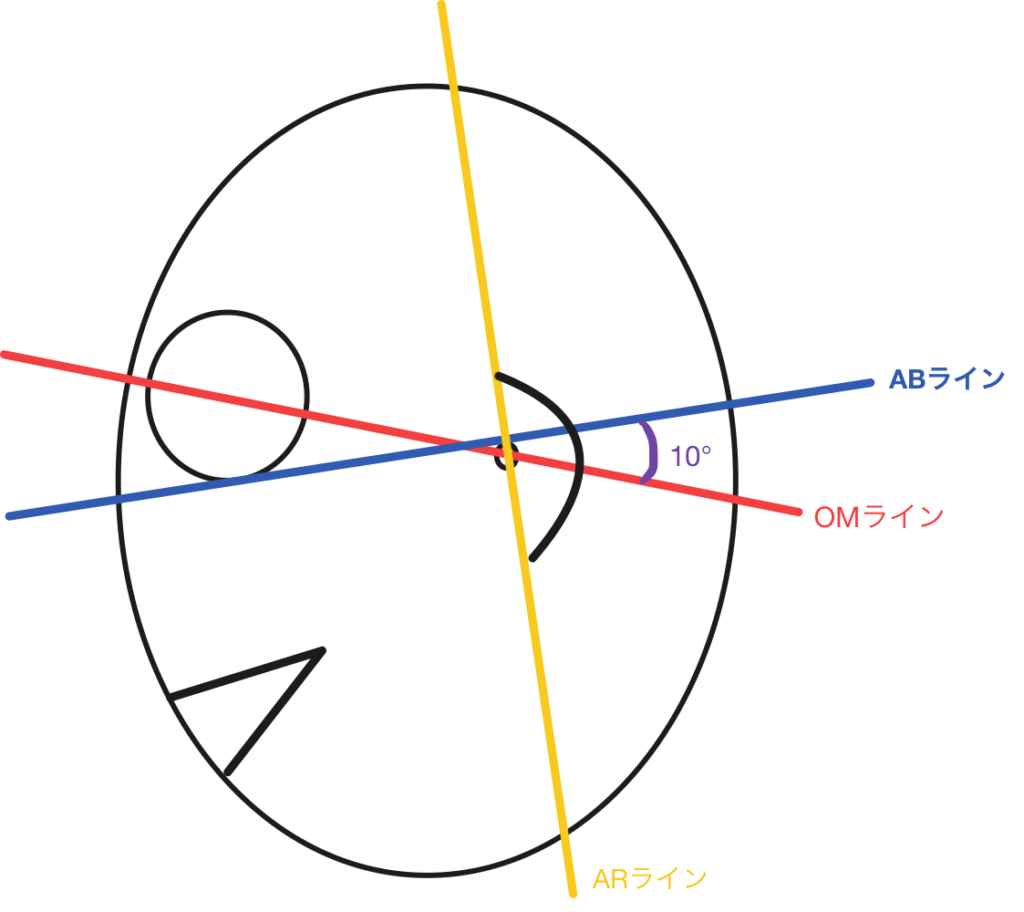

1-1. メインとなる頭部基準線
顔面や頭部のポジショニングにおいて、最も基本となる3つのラインである。どの点とどの点を結ぶのかを正確に暗記しよう。
- OML（眼窩外耳孔線 / OMライン）
- 定義：「外眼角」と「外耳孔中心」を結ぶ線。
- 覚え方：「OMのMは、真ん中のM」と覚える！外耳孔の「中心（真ん中）」を通るのがOMラインである。
- 臨床的意義：なぜこの線が必要で、最もメジャーなのか？ それは実際の臨床現場で、技師が患者の顔を見たときに「目尻（外眼角）」と「耳の穴（外耳孔）」が、体表から最も目視で合わせやすいからである。現場の実用性に特化した線であり、タウン法やウォータース法などで角度を決める際の絶対的なベースとなる。
- RBL（ドイツ水平線 / 解剖学的基準線 ＝ ABL）
- 定義：「眼窩下縁」と「外耳孔上縁」を結ぶ線。
- 覚え方：OMラインが「真ん中」を通るのに対し、こちらは「下縁」と「上縁」を結ぶと対比して覚えよう。
- 臨床的意義：現場で合わせやすいOMLに対し、こちらは人類学的な頭蓋骨の計測などで用いられる世界共通の学術的な基準線である。学術基準のRBLと、現場基準のOMLの間には10°の角度（なす角）がある。
- ARL（耳垂直線 / マイスナー線）
- 定義：解剖学的基準線（RBL/ABL）に対して直交（90°）し、外耳孔中心を通る線。
- 臨床的意義：頭部側面撮影において、正中矢状面とフィルムを平行にしつつ、このARLをフィルムの辺縁と平行に合わせることで、前後の傾きのない正確な真横の画像を撮影するための指標となる。
【国試の要点：OMLとRBLの10°の差】 国家試験では「OMラインに〇〇度の角度をつけて入射する」という問題が頻出する。もし問題文が「ドイツ水平線（RBL）」を基準に出題してきた場合、OMラインとは「10°」のズレがあることを知っていないと、正しい撮影角度を選択できない仕組みになっている。いる。
1-2. 頭蓋底・大後頭孔周辺の基準線
これらの線は、主に「頭蓋底陥入症（Basilar Invagination）」を診断するために用いられる。頭蓋底陥入症とは、首の骨（環軸椎）が頭蓋骨の中にめり込んでしまう病態のこと。
基準線を引き、その線よりも「軸椎歯突起（C2の突起）」がどれだけ上に飛び出しているかを測定することで、正常か異常かを判断する。
- フィッシュゴールド（Fishgold）ライン
- 定義：両側の乳様突起を結ぶ線。
- ポイント：他の線が「側面（横向き）」で引くのに対し、これは「正面（前後）方向」の画像で引くのが最大の特徴。歯突起の先端がこの線を超えていれば陥入と判断される。
- チェンバレン（Chamberlain）線
- 定義：硬口蓋後縁 と 大後頭孔後縁 を結ぶ線。
- ロジック：側面像において、口の天井（硬口蓋）から「穴の後ろの縁」を繋ぐ。歯突起がこの線より 3mm以上 上にあると異常の疑いとなる。
- マックグレゴール（McGregor）線
- 定義：硬口蓋後縁 と 後頭骨の最低点 を結ぶ線。
- ロジック：チェンバレン線では「大後頭孔（穴）の縁」が見えにくいことが多いため、より目視しやすい「後頭骨の一番下のライン」を代わりに使用する実戦的な線。歯突起がこの線より 4.5mm〜5mm以上 上にあると異常とされる。
- マックラエ（McRae）線
- 定義：大後頭孔の前縁 と 後縁 を結ぶ線。
- ロジック：要するに「頭蓋骨の底にある穴（大後頭孔）の入り口」に引く線である。歯突起の先端がこの線を超えていなければ、臨床的に圧迫の恐れは低いとされる。
第2章：体表ポイントと椎体レベルの対応
実際の臨床現場では、患者の背骨（椎体）を直接見ることはできない。そのため、触ってわかる体表の骨の出っ張り（体表ポイント）を目安にして、X線の中心を合わせる。国家試験ではこの「椎体レベル」と「体表ポイント」の組み合わせが頻出する。
2-1. 頚椎・胸椎領域のポイント
頚椎は「上・中・下」のブロックに分けて、代表的なポイントだけを確実に押さえるのが暗記のコツである。
| 椎体レベル | 体表ポイント | 臨床的意義・国試でのリンク |
| 第1頚椎（C1） | 乳様突起 | 耳の後ろの骨の出っ張り。環軸椎（開口位）など、上部頚椎の目安。 |
| 第3頚椎（C3） | 下顎角 | エラの部分。 |
| 第4〜5頚椎 (C4-5) | 甲状軟骨 （喉頭隆起） | 喉仏（のどぼとけ）のエリア。頚椎正面撮影の中心となる超重要ポイント。「首の真ん中＝C4」と覚えよう。 |
| 第7頚椎（C7） | 隆椎（自身の棘突起） | 首を前に曲げたとき、首の後ろで一番飛び出している骨。ここを基準に胸椎を数えていく。 |
| 第3胸椎（T3） | 胸骨角 | ルイ角。**「気管分岐部」**や「大動脈弓」の高さでもあるため、CTや解剖問題で頻出！ |
| 第6胸椎（T6） | 胸骨中心 | 胸骨の真ん中。 |
| 第8・9胸椎 | 肩甲骨下縁 | 肩甲骨の一番下。胸椎撮影の中心を決める目安。 |
| 第10胸椎 | 剣状突起 | みぞおちの少し上にある骨。 |
2-2. 腰椎・骨盤領域のポイントと基準線
腹部や腰椎、骨盤の撮影で必須となるランドマークである。
| 椎体レベル | 体表ポイント | 臨床的意義・国試でのリンク |
| 第3腰椎（L3） | 肋骨弓下縁 | 肋骨のいちばん下のカーブ。 |
| 第4腰椎（L4） | 腸骨稜（上縁） | ヤコビー線。腹部単純（KUB）や腰椎撮影の中心。ここさえ合っていれば大外れはしない超重要点。 |
| 仙骨レベル | 上前腸骨棘（ASIS） | 骨盤の前にあるグリグリ。ここから「下へ何cm」といった形で股関節を探る基準になる。 |
| 尾骨レベル | 恥骨結合上縁 （大転子・股関節） | 恥骨・尾骨・大転子・股関節中心はほぼ同じ高さ！ 恥骨は直接触れにくいため、外側の大転子を触って高さを合わせるのが技師のテクニック。 |
- 骨盤領域の最重要ライン：ヤコビー線
- 定義：左右腸骨稜先端を結ぶ線。
- 意義：この線は第4腰椎（L4）の棘突起レベルを通過する。腰椎撮影の中心点や、腰椎穿刺（髄液採取）を行う際の安全な高さの目安として臨床的に極めて重要なラインである。
