上肢（腕から手先まで）の関節は、非常に可動域が広く、立体的で複雑な構造をしています。「肩の脱臼」「肘の骨折サイン」「パズルのような手根骨」など、それぞれの部位に特有の疾患があり、それを正確に映し出すための絶妙な「管球の角度」と「体位」が存在します。
【上肢】肩関節撮影のロジック：脱臼と腱板断裂を狙い撃つ
上肢の中でも、肩関節は最も可動域が広く、構造が複雑です。「骨の重なり」をいかに避け、ターゲットとなる損傷（脱臼や骨折）を確実に写し出すか、その角度のロジックをマスターしましょう。
第1章：肩関節の基本撮影（正面・旋位）
肩の基本は「正面」ですが、ただ真っ直ぐ撮るだけでは関節の隙間は見えません。1-1. 肩関節 正面撮影：20°の魔法（管球傾斜 ＋ 体のひねり）
管球の傾斜（20°）：上から下へ覗き込むことで、肩峰（屋根の骨）が関節に重なるのを防ぎます。 この「体のひねり」と「20°の打ち下ろし」の合わせ技によって、初めて重なりのないスッキリとした「関節裂隙（隙間）」を描き出すことができるのです。
中心線：頭尾方向に20° 入射。
体位のコツ【重要】：被検側（撮る方の肩）をカセッテに近づけるように、体を30〜45°（少なくとも20°程度）斜めに傾けます。
ロジック： 肩甲骨の関節窩（受け皿）は、解剖学的に少し斜め前（腹側）を向いています。そのため、「真正面」から撮るには以下の2つのステップが必要です。
体の回旋（30〜45°）：斜めを向いている受け皿を、エックス線に対して「真っ直ぐ」に向けます。
1-2. 上腕骨 内旋・外旋位：結節の「横顔」を撮る
- ロジック： 上腕骨頭には「大結節」と「小結節」という筋肉の付着部（腱板）があります。
- 外旋（手のひらを前に向ける）：大結節が外側に飛び出し、横顔が見える。
- 内旋（手の甲を前に向ける）：小結節が内側に回り込み、描き出される。 「どっちに回したらどっちのコブが見えるか」は、腱板断裂の診断において極めて重要です。
第2章：肩甲骨 Yビューと軸位 ― 立体的に把握する
肩が「脱臼」しているかどうかを判断するには、横や上からの視点が欠かせません。
2-1. 肩関節 Yビュー撮影：どうやって「Y」を作るのか？
脱臼：骨頭がYの中心からズレている（前方にズレれば前方脱臼）。 「Yの真ん中に骨頭がいるか」を見るだけで、脱臼の有無が瞬時に判別できます。
体位のコツ：検側（撮る方）の肩を前側のカセッテにぴったりつけ、体を約45〜60°斜め（前斜位）にひねります。背中側から触って、「肩甲骨の面」がカセッテに対して垂直に立つように体の角度を微調整するのがポイントです。
中心線：頭尾方向に20° 入射します。
覚え方【重要！】：中心線の角度は、**「肩の正面撮影と同じ（20°頭尾方向）」**とまとめて覚えましょう！肩の主要な撮影は、この「20°ダウン」が共通のキーワードです。
ロジック： 体を斜めにして肩甲骨を真横から覗き込む手法です。肩峰（後ろ）、烏口突起（前）、**肩甲骨体部（下）**の3つの骨のラインが合流して、アルファベットの「Y」の字に見えます。
正常：Yの字の交点に、上腕骨頭がピタリと収まっている。
2-2. 尾頭方向 軸位撮影：関節面を「接線」で捉える
- ロジック： 脇の下から覗き込むように撮影します。上腕骨頭と関節窩が「コンパス」のように並んで見えるため、前後方向のわずかなズレも見逃しません。
第3章：特殊撮影 ― 脱臼の「傷跡」を探せ！
反復性脱臼（何度も外れる人）では、骨に特徴的な傷がつきます。それを見つけるのが以下の特殊撮影です。
3-1. ストライカー（Stryker）法：Hill-Sachs損傷の狙い撃ち
- ロジック： 脱臼した際、上腕骨頭の後ろ側が関節の縁にぶつかって凹んでしまうことがあります（Hill-Sachs損傷）。 ストライカー法では、手を頭の後ろに乗せるようなポーズをとり、骨頭の後外側を強調して描出します。「ストライカー ＝ ヒル・サックス（骨頭の凹み）」はセットで暗記しましょう。
3-2. ウエストポイント（West Point）法：Bankart病変の確認
- ロジック： 逆に、受け皿側（関節窩）の前下が欠けてしまうのがBankart（バンカート）病変です。ウエストポイント法は、伏臥位（うつ伏せ）に近い状態で脇から斜めに入射し、この「受け皿の欠け」を専門にチェックします。
第4章：鎖骨・肩鎖関節のポイント
4-1. 肩鎖関節 前後方向：10°打ち上げる
- 入射角度：尾頭方向に10°。
- ロジック： 鎖骨と肩峰のつなぎ目（肩鎖関節）は、少し上に反っています。下から10°ですくい上げるように撮ることで、関節の重なりを回避します。
4-2. 鎖骨 斜位撮影：20°の使い分け
- ロジック： 鎖骨は細長い骨なので、真っ直ぐ撮ると肺や肋骨と重なってしまいます。20°振る（頭尾または尾頭）ことで、鎖骨を肺野から浮かび上がらせて、骨折線をハッキリさせます。
【国試の要点：肩関節の角度まとめ】
- 肩正面：20° ダウン（頭尾）
- 肩鎖関節：10° アップ（尾頭）
- Yビュー：20° ダウン（頭尾）
「正面とYビューは20°下向き、肩鎖関節はちょっとだけ（10°）上向き」と整理すると覚えやすいですよ！
上腕・肘関節 ― 関節の「隙間」と「溝」を捉える
上腕骨や肘関節は、一見シンプルに見えて「回旋（ひねり）」の管理が非常に重要な部位です。特に肘は、小さな骨折を見逃さないための「サイン」や、神経の通り道を写し出す特殊な角度が試験に出やすいため、そこを重点的に解説します。
1. 上腕骨：体幹を避けて「まっすぐ」撮る
上腕骨は長い骨（長管骨）なので、隣接する肩関節や肘関節も含めて、骨全体を捻れがない状態で写すのが基本です。
1-1. 上腕骨 正面撮影
- 体位：手のひらを前に向けた「解剖学的基本位」から、少し腕を体から離します（外転）。
- ロジック：腕を体に密着させたまま撮ると、胸部（肺や肋骨）の影が上腕骨と重なってしまい、骨の状態が分かりにくくなります。少し外に開くことで、骨の全体像をクリアに描き出します。
1-2. 上腕骨 側面撮影
- 体位：上腕を90°内旋させ、肘を90°曲げます。
- 覚え方：「ヒジテツ（肘鉄）」のポーズ！ 脇を締め、肘を直角に曲げて自分の腹側に持ってくるポーズは、まさに格闘技の「肘打ち（ヒジテツ）」です。この姿勢をとることで、正面撮影からちょうど90°ひねった「側面」の状態になります。
2. 肘関節：90°屈曲に隠された「重要サイン」
肘の撮影で最も大切なのは、正面は「しっかり伸ばす」、側面は「しっかり90°曲げる」というメリハリです。
2-1. 肘関節 正面撮影
- 中心線：カセッテに垂直。
- 体位のコツ：手のひらを上に向ける（回外）。
- ロジック：肘を伸ばした状態で手のひらを下に（回内）向けてしまうと、前腕の2本の骨（橈骨と尺骨）が交差して重なってしまいます。「手のひらを上」にすることで、2本の骨が平行に並び、関節の隙間が綺麗に見えるようになります。
2-2. 肘関節 側面撮影（90°屈曲）
- ロジック【臨床で最重要】： なぜわざわざ90°曲げて撮るのか？ それは「ファットパッド・サイン（Fat pad sign）」を確認するためです。 肘の関節内には脂肪の塊（ファットパッド）があります。骨折して関節の中に血がたまると、この脂肪が押し出されて黒い影として写ります。これを正確に評価するには、肘を90°に保つのが最も適しているのです。 「骨折線が見えなくても、この影があれば骨折を疑う」という技師の眼力が問われるポイントです。
3. 肘の特殊撮影：最大屈曲で覗く「溝」と「穴」
普通の撮影では見えない「骨の裏側」や「神経の通り道」を狙います。
3-1. 肘関節 軸位撮影（ジョーンズ法）
- 体位：肘を最大屈曲（完全に曲げた状態）にする。
- ロジック：肘を痛めて「腕が真っ直ぐ伸ばせない」患者さんでも撮れる手法です。上腕骨の下端を上から覗き込むように写し、肘頭（ひじの出っ張り）や上腕骨の顆部を観察します。
3-2. 尺骨神経溝撮影：シビレの原因を探す
- 描出内容：尺骨神経の通り道（溝）。
- 体位：肘を最大屈曲し、前腕をさらに外側へ20° 倒す。
- ロジック： 肘の内側にある「ぶつけるとジーンとくる場所（通称：ファニーボーン）」には、尺骨神経が通る「溝」があります。 この溝をエックス線に対して「接線（真横）」で捉えるために、肘を深く曲げた上で、さらに外側へ20°ひねるという絶妙な角度が必要になります。これにより、神経を圧迫するような骨のトゲ（骨棘）がないかをチェックします。
【肘の回内・回外】 「前腕の骨が交差するのはどっち？」
- 手のひらが上（回外）：橈骨と尺骨はパラレル（平行）！
- 手のひらが下（回内）：橈骨が尺骨をクロス（交差）！
正面撮影は「パラレル」で見たいから、必ず「手のひらを上」で撮ると覚えましょう。
手関節・手 ― 8つの手根骨パズルと「舟状骨」の攻略
手から手首にかけては、27個もの小さな骨が密集しています。特に「手根骨（しゅこんこつ）」と呼ばれる8つの骨は、普通に撮ると重なり合ってしまい、パズルのように複雑です。
特定の骨折や病変を狙い撃つための「角度のロジック」を整理しましょう。
1. 手関節 正面・側面：骨折の「角度」を評価する
手首の骨折（橈骨遠位端骨折）は、日常で最も頻繁に遭遇する骨折の一つです。
- 正面（背掌方向）：手を軽くパーにしてカセッテに置きます。
- 側面：親指を上にした「手刀」のポーズ。
- ロジック： 側面像では、橈骨の関節面が「手のひら側」にどれくらい傾いているか（掌側傾斜：ティルト）を測ります。
- コーレス（Colles）骨折：手のひらをついて倒れ、遠位片が「背側」にズレる。
- スミス（Smith）骨折：手の甲をついて倒れ、遠位片が「掌側」にズレる。 正確な真横を撮ることで、このズレの方向を明確にします。
2. 舟状骨撮影：なぜ手を「小指側」に倒すのか？
- 体位：手をカセッテに置いたまま、手首だけを小指側へグイッと曲げる（尺屈：しゃっくつ）。
- ロジック【国試超頻出！】： 手根骨の中で最も骨折しやすい「舟状骨（しゅうじょうこつ）」は、普通の状態だと少し前かがみに傾いていて、エックス線写真では短く縮んで写ります。 「尺屈」させることで、前かがみだった舟状骨がピンと起き上がり、引き延ばされた状態で全体像が見えるようになります。 「舟状骨を見たいなら、逆（小指側）に曲げる」という逆転の発想がロジックです。
3. 手根管撮影（トンネルビュー）：神経の通り道を覗く
- 描出内容：手根管、有鉤骨（ゆうこうこつ）の鉤（かぎ）、大菱形骨結節。
- 体位：手首を極限まで反らし（背屈）、手のひら側から「トンネル」の中を覗き込むようにエックス線を入射します。
- ロジック： 手のひらの付け根には、指を動かす腱や神経が通る「手根管」というトンネルがあります。ここが狭くなると手が痺れる「手根管症候群」になります。 この撮影では、トンネルの壁を作っている「有鉤骨の鉤（カギ状の突起）」を接線方向で捉え、トンネルを塞ぐような異常がないかをチェックします。
4. 手・指の斜位撮影：なぜ「斜め」が必要か
- 体位：手を45°程度浮かせる。
- ロジック： 指の骨（中手骨）を真横（側面）から撮ると、5本の指が完全に重なってしまいます。45°斜めにすることで、指を階段状にずらし、1本ずつの骨折や関節の状態を独立させて観察できるようにします。

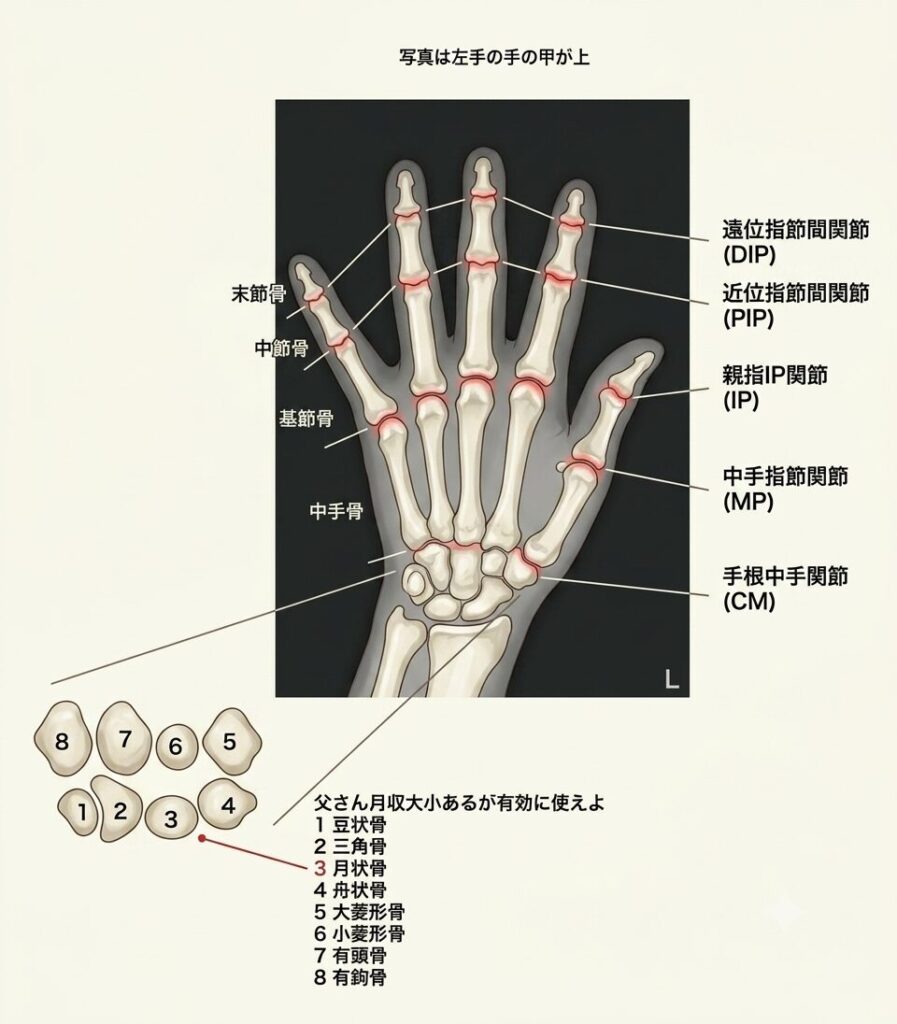

【国試の要点：手根骨の並び順（最強の語呂合わせ）】
8つの骨を「腕側（近位）」から「指側（遠位）」へ、迷わず覚える呪文です！
「父さん（父・三）月収（月・収）、大小あるが有効（有・鉤）に使えよ」
- 父：豆状骨（まめ）※小指側
- さん：三角骨（さんかく）
- 月：月状骨（げつ）
- 収：舟状骨（しゅう）
- 大：大多角骨（だいたかく）
- 小：小多角骨（しょうたかく）
- 有：有頭骨（ゆうとう）
- 効：有鉤骨（ゆうこう）※小指側
小指側から始まって、ぐるっと回ってまた小指側に戻ってくる並び順です。 特に**「月状骨は正面から見ると丸く見える（側面で三日月）」**というひっかけ問題には注意しましょう！
