第1章：解像特性（鮮鋭度）の基礎知識
画像工学において、画像の良し悪しを決めるもう一つの重要な要素が「解像特性」です。コントラストが「白と黒のメリハリ」だとすれば、解像特性は「輪郭のクッキリさ」を指します。
まずは、この「鮮鋭度」の正体と、画像をボカしてしまう物理的な要因から整理していきましょう。
1-1. そもそも「鮮鋭度」とは何か？
「鮮鋭度（せんえいど）」とは、一言で言えば「どれだけボケがない画像か」を表す指標です。
たとえば、細かい髪の毛や、砂粒のような小さな構造物を撮影したとします。鮮鋭度が高い画像では、その一本一本、一粒一粒の輪郭がクッキリと分離して見えます。逆に鮮鋭度が低い画像では、輪郭がにじんで隣同士がくっつき、全体的にボヤけた状態になってしまいます。
国家試験では、この「ボケ」を意図的に減らすための撮影技術や、装置の限界値（空間分解能）を理解しているかが問われます。
1-2. 鮮鋭度を低下させる「ボケ」の影響因子
X線撮影において、画像がボケてしまう原因は多岐にわたります。国家試験で頻出の「影響因子」と、それを改善するためのロジックを整理します。
- 焦点サイズ（小さいほうが良い） X線が発生する場所（焦点）は「点」ではなく「面」です。この面が広いほど、影絵と同じ原理で画像の輪郭に「半影（ボケ）」が生じます。そのため、焦点サイズは小さいほど鮮鋭度が高くなります。
- 被写体フィルム距離（短いほうが良い） 被写体（患者さん）から検出器（フィルム）までの距離が開くほど、X線が広がってしまい拡大ボケが生じます。できるだけ患者さんを検出器に密着させるのが基本です。
- 焦点フィルム距離（長いほうが良い） X線管から検出器までの距離が長いほど、X線の束が平行に近くなるため、半影（拡大ボケ）が少なくなります。
- X線入射角度（小さいほうが良い） 検出器に対してX線が斜めに入射すると、焦点が引き伸ばされたように写ってしまい（実効焦点の拡大）、ボケの原因となります。中心X線を垂直に入射するのが理想です。
- 被写体コントラスト（高いほうが良い） 「隣り合う組織の濃度差（コントラスト）」が高いほど、人間の目には輪郭がクッキリと際立って見え、結果として鮮鋭度が高いと認識されます。
- 増感紙の感度（高感度では悪くなる） アナログ時代、感度を上げるために分厚い増感紙を使うと、内部で光が散乱してしまい、猛烈なボケが発生していました。
【国試の要点】空間分解能の逆転現象 解像特性の限界値を示す「空間分解能」においては、増感紙フィルム系（アナログ）の方がデジタル系よりも優れています。デジタル系はピクセル（画素）の大きさによる物理的な限界（サンプリング定理）があるため、アナログ特有の滑らかさには勝てないのです。
第2章：ボケを数式で評価する「MTF」の成り立ち
前章で挙げたようなボケの要因を、「なんとなく」ではなく数値やグラフとして客観的に評価するためのツールがMTF（Modulation Transfer function）です。
ここから先は、画像工学における最難関の理論に入ります。
2-1. MTFの基本定義と条件
MTFとは、入力された信号（被写体の本来の形）が、システムを通過して出力されたときに「どのくらいボケて（鈍って）しまったか」を表す関数です。
具体的には、点や線の強度分布をフーリエ変換という数学的処理を用いて、「空間周波数（cycle/mm）」の領域に変換してグラフ化します。これにより、「大きな構造はよく見えるが、細かい構造はどこまで見えるか」を視覚的に評価できるようになります。
MTFを計算するためには、システムが以下の2つの大前提を満たしている必要があります。
- 線形性（Linearity） 入力したX線量の変化に対して、出力（ピクセル値や濃度）が正比例して変化することです。
- 位置不変性（Shift invariance） 検出器の「真ん中」で撮影しても、「端っこ」で撮影しても、全く同じボケ方（応答）をすることです。
【国試の要点】デジタルの落とし穴 現在の主流であるデジタル系システムでは、この「位置不変性」が厳密には成り立ちません。X線がピクセルの「ど真ん中」に当たるか「境目」に当たるかで出力が変わってしまうからです。国家試験ではこの例外が頻繁に狙われます。
2-2. MTFを低下させる要因と評価基準
MTFのグラフは、横軸に「細かさ（空間周波数）」、縦軸に「信号の伝達率（MTF値：0〜1）」をとります。このグラフを押し下げてしまう要因を知っておきましょう。
- 散乱X線 被写体の中で散乱したX線が検出器に到達すると、画像全体に余分な信号（ノイズ）が乗り、低周波領域（大きな構造物）から高周波領域まで全体的にMTFが低下します。
- エリアシング誤差（サンプリング間隔の限界） デジタル特有の現象です。ピクセルの間隔（サンプリング間隔）よりも細かい構造を無理やり表現しようとすると、本来存在しない大きな波（偽信号）として誤認識してしまいます。これをエリアシングと呼びます。
なお、X線撮影システムの鮮鋭度を評価する際の基準として、「2 cycle/mm」（1mmの中に白と黒のペアが2つある細かさ）でのMTF値が良く用いられます。
2-3. 各構成要素のMTFと「掛け算」のシステム評価

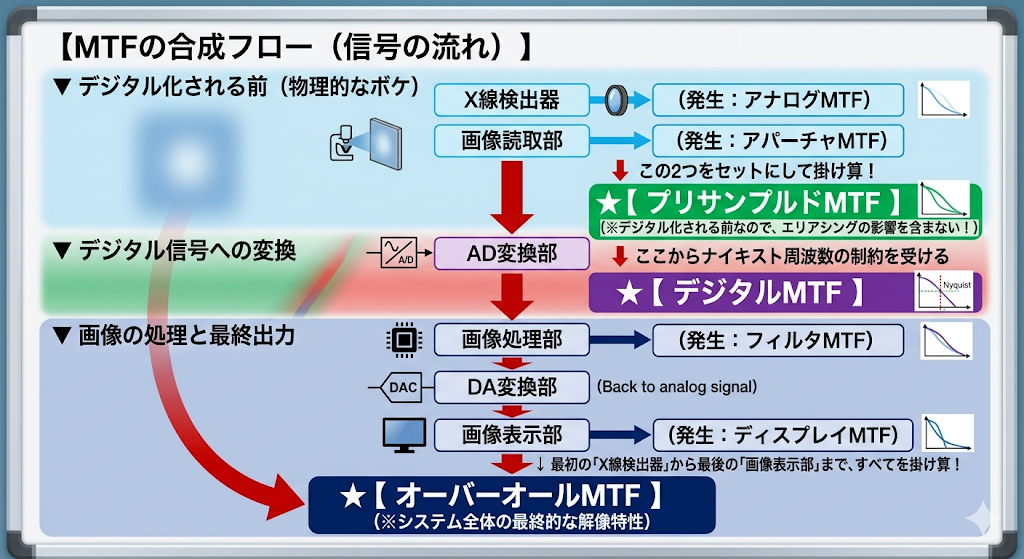

X線が患者さんを抜け、最終的にモニタに画像として表示されるまでには、いくつもの「ハードウェア（構成要素）」を通過します。システム全体の最終的なボケ（オーバーオールMTF）は、これら各プロセスで生じるMTFの 掛け算 で求められます。
国家試験では、「どのプロセスがどのMTFに該当し、どこからどこまでを合成したものか？」というフロー図の構造がそのまま問われます。以下の表とステップで、信号の流れに沿って整理しましょう。
各プロセスと合成MTFの詳細は以下の通りです。
- ① アナログMTFとアパーチャMTF（物理的なボケ）X線を光や電荷に変換する「X線検出器」で生じるボケ（アナログMTF）と、信号を読み取る際（アパーチャ＝開口部）の物理的なボケ（アパーチャMTF）です。
- ② プリサンプルドMTF（超重要！）上記のアナログMTFとアパーチャMTFを合成（掛け算）したものです。AD変換部でデジタル信号に「サンプリングされる前」の純粋な物理的ボケを表しています。そのため、デジタル特有の 「エリアシング（偽信号）の影響を含まない」 という、国試で最も狙われる特徴を持っています。
- ③ デジタルMTFAD変換部を通過した後のMTFです。計算にはピクセル値が用いられます。ここからデジタルデータとなるため、サンプリング定理による限界（ナイキスト周波数）の制約を受け、エリアシング誤差が入り込む可能性があります。
- ④ オーバーオールMTF（全体の最終評価）システム全体の最終的な解像特性です。プリサンプルドMTFに、画像処理部での「フィルタMTF」と、画像表示部での「ディスプレイMTF」をすべて掛け合わせて求めます。途中でさまざまな誤差が入り込むため、その値は プリサンプルドMTFよりも必ず小さくなります。
【国試の要点】
「エリアシングの影響を含まないMTFはどれか？」という問題が頻出します。サンプリング（AD変換）される前の「アナログMTF」「アパーチャMTF」「プリサンプリング（ド）MTF」はエリアシングを含まないと、図の流れとセットで暗記しておきましょう。
第3章：MTFの3大測定法とその特徴
前編で学んだMTF（どのくらい画像がボケるかの指標）を、実際に測定してグラフ化するためには、特殊なテスト用器具（デバイス）を撮影して計算を行います。
国家試験では、主要な3つの測定法（エッジ法、スリット法、矩形チャート法）の「入力する信号の種類」「メリットと致命的なデメリット」が頻繁に比較・出題されます。
3-1. エッジ法（ステップ信号の入力）
金属の板など、X線を完全に遮断する物体と空気が隣り合う「真っ直ぐな縁（エッジ）」を撮影して測定する方法です。
- 入力と処理のプロセス階段状の「ステップ信号」を入力とし、出力されたエッジのボケ具合（ESF：エッジ広がり関数）を求めます。これを微分して線像（LSF：線広がり関数）に変換し、さらにフーリエ変換を行うことでMTFを算出します。
- メリットX線を当てる際のアライメント（位置合わせ）が厳密でなくても良いため、画像取得が非常に容易です。テストデバイスも比較的安価に手に入ります。国際規格（IEC）において、DQE（量子検出効率）を算出する際のMTF測定法として推奨されています。
- 最大の弱点（デメリット）ESFからLSFに変換する際の「微分処理」によって、画像内のノイズが大きく増幅されてしまうため、平滑化（スムージング）処理が必須となります。またノイズの影響により、LSFの裾野部分を予測する「外挿」の判断や基準決定が難しいという欠点があります。
【国試の要点：エッジ法の絶対暗記テクニック】 国家試験では「LSFを微分してESFを求める」「ESFを積分して…」など、手順を逆にした引っかけ問題が頻出します。以下の語呂合わせで「変換の順番」を完璧に固定してしまいましょう！
語呂合わせ：「エッジのエビは、Lサイズ！」
- エ：ESF（エッジ広がり関数）
- ビ：微分する
- L：LSF（線広がり関数）になる
「エッジ法は、E（ESF）を微（ビ）分して、L（LSF）を求める」と呪文のように唱えてください。これで引っかけ問題は確実に回避できます。
3-2. スリット法（インパルス信号の入力）
極めて細い隙間（スリット）にX線を通し、その細い線がどれだけ太くボヤけて写るかを測定する方法です。
- 入力と処理のプロセス理想的な細い線である「デルタ関数（インパルス信号）」を入力とし、得られたLSF（線広がり関数）を直接フーリエ変換してMTFを算出します。エッジ法のような微分の工程がありません。
- メリット取得したスリット画像から、比較的容易にMTF解析を行うことができます。
- 最大の弱点（デメリット）10マイクロメートル以下という極細のスリットと、目に見えないX線管の焦点をピタリと合わせる「アライメント調整」が極めて困難です。また、細い隙間しかX線を通さないため、十分な強度の信号を得るために大量のX線出力を必要とします。アライメント調整器具も含め、経済的な負担（コスト）が大きい手法です。
3-3. 矩形チャート法（矩形波の入力）
白と黒のシマシマ模様（すだれのような形状）が、徐々に細かくなっていくテストチャートを撮影する方法です。
- 入力と処理のプロセスシマシマ模様である「矩形波（くけいは）」を入力し、そこに含まれる基本波（正弦波）の応答からMTFを算出します。算出可能な空間周波数は、チャート内に存在するシマシマの細かさ（周波数）に依存します。
- メリット画像取得が容易で、デバイスも安価です。エッジ法のように「外挿」を必要としないため、解析する人による測定結果のばらつきが少ないのが大きな特徴です。
- 必須となる特殊な処理プロファイルから整数倍周期の範囲を正確に抽出して解析する必要があります。また、矩形波（カクカクした波）のレスポンス関数を、MTFの計算に必要な正弦波（滑らかな波）のレスポンス関数に変換するための コルトマン補正式 が絶対に必要となります。
3-4. 【比較表】3大測定法のまとめ
| 測定法 | 入力信号 | 最大の特徴・弱点（国試頻出！） |
| エッジ法 | ステップ信号 | 微分でノイズが増幅する。IECの推奨法。 |
| スリット法 | インパルス信号 | アライメントが激ムズ。大線量が必要で高コスト。 |
| 矩形チャート法 | 矩形波 | 解析のばらつきが少ない。コルトマン補正式が必須。 |
【国試の要点】
どの信号を入力して、どんな処理が必要になるのかの紐付けが命です。「微分でノイズ増幅＝エッジ法」「コルトマン補正式＝矩形チャート法」というキーワードは秒で反応できるようにしておきましょう。
第4章：MTF測定における誤差「トランケーションエラー」
MTFの計算過程において、国家試験で名前が問われる特有の誤差（エラー）が存在します。それが トランケーションエラー です。
- トランケーションエラーとはMTF計測において、LSF（線広がり関数）の裾野の低濃度部が、フィルムなどの特性曲線の「最小濃度（Dmin）」以下に潜り込んでしまった時に発生します。
- なぜ誤差になるのか濃度が低すぎるため、それを「有効な露光量（X線量）」に正しく変換することができず、データが途切れてしまう（切り捨てられる）ために生じる計算上の誤差です。
第5章：解像度（分解能）の視覚的な測定法
ここまで複雑な数式やフーリエ変換を用いたMTFによる評価を見てきましたが、臨床現場ではもっとシンプルに「人間の目」を使って視覚的に解像度（空間分解能）を評価する方法もよく用いられます。
5-1. 並列細線法とラダーファントム
鉛などで作られたシマシマのテストチャート（ラダーファントム）を撮影し、「どこまで細かく分離して見えるか」を人間の目で判定します。
- 解像力の計算式分離不能になった（くっついて見えなくなった）限界の細線の幅を「d」ミリメートルとしたとき、解像力は 1 / 2d [Cycle/mm] で表されます。たとえば、幅0.1mmの線まで見分けることができた場合、1 / (2 × 0.1) ＝ 5 Cycle/mm の解像力がある、と計算できます。
5-2. スターファントム
放射状に線が伸びた「スターファントム」と呼ばれる円形のテストデバイスを使用します。
- 主な用途中心に向かうほど線が細かく（周波数が高く）なる構造を利用して、X線TVシステムやI.I（イメージング・インテンシファイア）の部分的な解像力の調整や評価などに使用されます。中心付近のボヤけて見えなくなった円の直径を測ることで、システムの分解能を視覚的に評価できます。
