高電圧変圧器

第1章：高電圧変圧器の基本と「国試の絶対ルール」

X線装置の心臓部とも言える高電圧変圧器（トランス）の計算問題は、国家試験の「工学」や「機器学」で毎年のように出題される超重要ジャンルです。

多くの受験生がここで失点してしまう最大の理由は、数式が難しいからではなく、「国試特有の暗黙のルール」に気づいていないからです。まずはその基本構造と絶対に破ってはいけないルールを整理しましょう。

1-1. 巻数比の基本式

高電圧変圧器の一次側（入力側）と二次側（出力側＝X線管側）の電圧・電流・巻数の関係は、以下の基本式で表されます。

$$

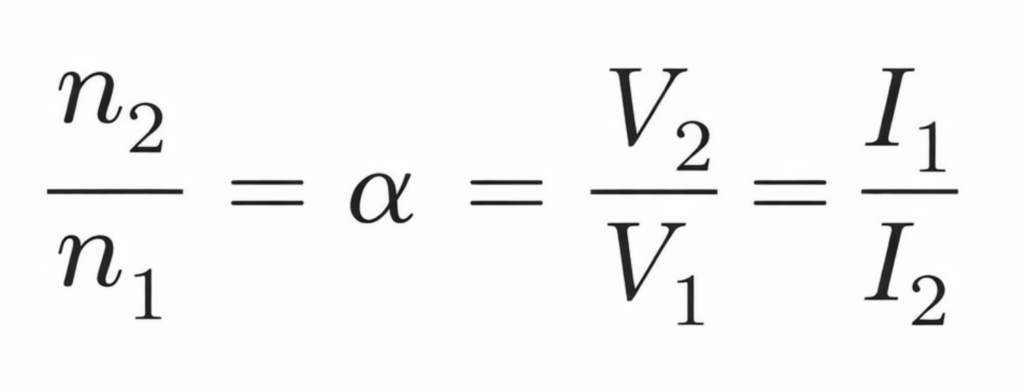

\frac{n_2}{n_1} = \frac{V_2}{V_1} = \frac{I_1}{I_2} = a
$$

各記号の意味は次の通りです。

• n1：一次側巻数
• n2：二次側巻数
• a：巻数比（変圧比）
• V1：一次側電圧
• V2：二次側電圧（＝管電圧）
• I1：一次側電流
• I2：二次側電流（＝管電流）

「電圧は巻数に比例し、電流は巻数に反比例する」というトランスの基本原則ですが、これをそのまま問題の数値に当て合めるだけでは、国試の計算問題は絶対に解けないようになっています。

1-2. 国家試験での超重要ルール（値の不一致）

国試の計算問題を解くとき、もっとも意識しなければならない「値の定義」がこちらです。

【国試の絶対ルール】

• **管電圧（V2）**は、必ず 最大値（ピーク値） で表す
• **管電流（I2）**は、必ず 平均値 で表す
• **それ以外の一次側（V1 や I1）**などは、すべて 実効値 で表す

1-3. なぜ値をそろえなければいけないのか？

なぜ、このような面倒なルールが存在するのでしょうか。それは「放射線技師が実際に扱う回路の仕組み」に理由があります。

一次側は発電所から送られてくる通常の交流の電気なので、メーターに表示されるのは一般的な実効値です。

しかし、二次側（X線管側）に流れた電気は、ダイオードなどの整流器によって「整流」されます。 X線を効率よく発生させるためには高い電圧が必要なので、一番高いエネルギーを示す 管電圧＝最大値 で評価します。 一方で、患者さんの被ばく線量やX線の「量」に直結するのは電子のトータル数（電荷量）であるため、管電流＝平均値 を使って管理するのです。

このように、一次側（交流・実効値）と二次側（整流・最大値や平均値）では、使っているモノサシ（基準）がバラバラです。そのため、上の巻数比の公式に数値をそのまま代入すると計算が破綻します。

これが、国試の計算問題を解く前に、必ず「値の換算（そろえる作業）」を行わなければならない理由です。

第2章：【語呂合わせ】交流波形（正弦波）の変換マスター

バラバラな基準で出題される国試の数値をそろえるためには、交流波形（正弦波）の「最大値」「実効値」「平均値」の変換倍率を覚える必要があります。

これを一瞬で暗記できる神レベルの語呂合わせ表がこちらです。

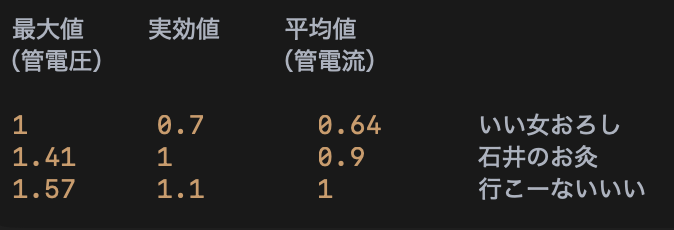

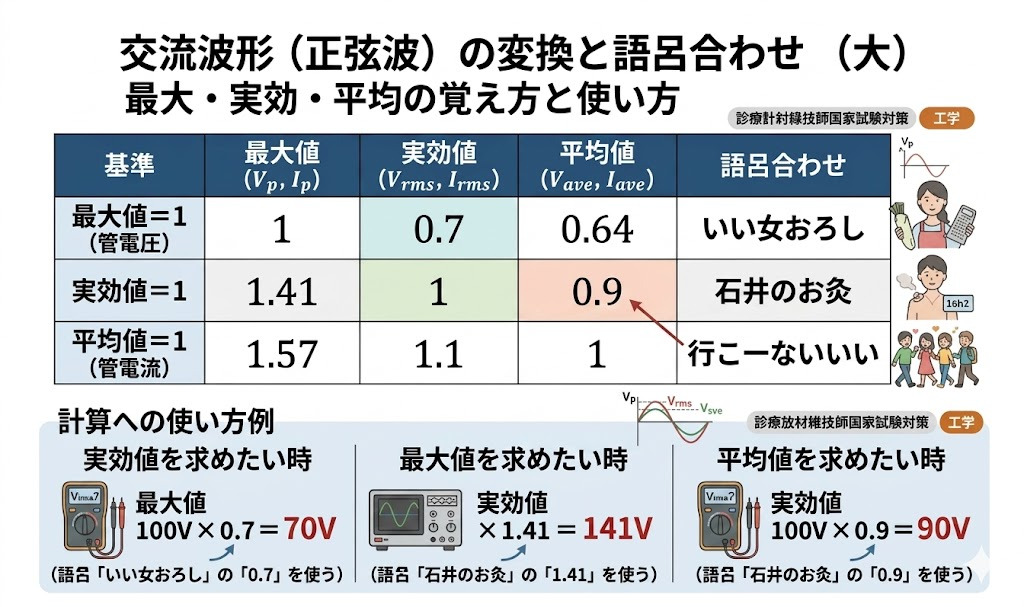

2-1. 最大・実効・平均の変換テーブル

基準となる値を「1」としたとき、それぞれの値がいくつになるかをまとめた表です。

2-2. 語呂合わせの使い方と計算のルール

表の中にある数値をそのまま倍率として掛け算に使用します。国試を確実に解くための必勝ステップ（ロジック）は以下の通りです。

【巻数比計算の必勝ステップ】

1. 与えられた数値を、語呂合わせを使ってすべて「実効値」に直す。
2. すべて実効値にそろった状態で、巻数比の公式で計算する。
3. 求められた実効値を、問題の要求（管電圧なら最大値、管電流なら平均値）に合わせて最後に変換する。

具体的な使い方例

• 最大値から実効値を求めたいとき語呂「いい女おろし」の「0.7」を使います。計算式：最大値 100 V × 0.7 ＝ 70 V
• 実効値から最大値を求めたいとき語呂「石井のお灸」の「1.41」を使います。計算式：実効値 × 1.41 ＝ 最大値
• 実効値から平均値を求めたいとき語呂「石井のお灸」の「0.9」を使います。計算式：実効値 100 V × 0.9 ＝ 90 V

2-3. 国試攻略のための実践例題

点数が伸び悩む層が一番つまずく「管電圧（最大値）」の計算を、ステップ通りに解いてみましょう。

【例題】

一次側電圧 200 V の高電圧装置において、巻数比（a）が 500 のとき、二次側の管電圧（最大値）はいくつになるか。ただし、ルート2は 1.41 とする。

【解説・解法ステップ】

ステップ1：値を実効値にそろえる

一次側電圧 200 V は最初から「実効値」で与えられているため、このまま公式に使えます。

ステップ2：巻数比の公式で二次側の「実効値」を計算する

変圧器の公式「二次側電圧 ＝ 一次側電圧 × 巻数比」に代入します。

$$
V_2（実効値） = 200 \text{ V} \times 500 = 100,000 \text{ V} = 100 \text{ kV}
$$

ここで出た「100 kV」は、あくまで二次側の実効値です。ここで終わってしまうと不合格トラップに引っかかります。

ステップ3：実効値を「最大値（管電圧）」に変換する

問題で聞かれているのは「管電圧（最大値）」です。

実効値から最大値に直すには、語呂合わせ「石井のお灸（1.41）」を使い、実効値を 1.41 倍します。

$$
管電圧（最大値） = 100 \text{ kV} \times 1.41 = 141 \text{ kV}
$$

答えは 141 kV となります。

「一度すべて実効値の国に集めてから計算し、最後に目的の単位へ出国させる」というこのイメージを持っておけば、どんな計算問題が出ても絶対に迷わなくなります。

第3章：高電圧装置の性能測定器まとめ

高電圧装置が正しく作動しているか、設定通りのX線が出ているかをチェックするための「性能測定器」。

「装置の名前」と「何を測定するためのものか」の組み合わせがそのまま出題されるため、それぞれの特徴と測定の目的をセットで完璧に覚えましょう。

3-1. 項目別の測定器一覧

測定器は、主に以下の3つに集約されます。

• ① 蛍光量計
  • 測定項目：X線出力の再現性
  • メカニズム：X線が当たったときに発する「蛍光の量（光の強さ）」をキャッチして測定する装置です。同じ撮影条件（管電圧や管電流、撮影時間）で何回か繰り返しX線を出し、毎回同じだけのX線量が正しく出力されているか（出力のばらつきがないか）を評価・確認するために使用します。
• ② オシロスコープ
  • 測定項目：撮影時間（曝射時間）
  • メカニズム：電気の波形をリアルタイムで画面に映し出す装置です。管電圧の波形を直接観察することで、X線が立ち上がってから消えるまでの「実際の通電時間」を正確にカウントすることができます。タイマーが正常に作動しているかを確認するのに必須の道具です。
• ③ 直接接続型管電圧計・管電流計
  • 測定項目：管電圧・管電流の直接測定
  • メカニズム：文字通り、高電圧回路（電気の通り道）に直接メーターを繋いで、実際に流れている「管電圧」や「管電流」の数値を直接目盛りで読み取るための測定器です。回路そのものの値を測るため、非常に正確な評価が可能です。

3-2. 国試対策用のワンポイント暗記戦略

この単元は、以下のような「一対一の組み合わせ」で頭に叩き込むのが最も効率的です。

• 「蛍光量」ときたら ＝ 「出力の再現性」
• 「オシロスコープ」ときたら ＝ 「波形観察 ＝ 撮影時間」
• 「直接接続型」ときたら ＝ 「文字通り、電圧・電流のナマの値」
