自動露出制御機構（AEC）

第1章：自動露出機構（AEC）の概要と検出方式

X線撮影において、患者さんの体格に関わらず、常に最適な明るさ（黒化度）の画像を得るために欠かせないのが自動露出制御機構（AEC）です。臨床では「フォトタイマ」と呼ばれることも多いですが、国家試験ではその本質的な仕組みやモダリティごとの違いが深く問われます。

1-1. AECの目的とモダリティごとの制御対象

AECの絶対的な目的は「画像濃度の安定化」です。被写体（患者さん）を通り抜けてきたX線の量をリアルタイムで監視し、あらかじめ設定された適正な濃度に達した瞬間に、装置へ「照射ストップ」のサインを送ります。

ここで国試に非常に出やすいのが、「装置（モダリティ）によって、何をコントロールして濃度を調整しているか」という違いです。

• 一般撮影装置：照射時間（撮影時間）を制御する 管電圧や管電流はあらかじめ技師が固定し、AECは「撮影時間を何秒にするか」だけをコントロールして照射をストップさせます。
• X線透視装置：管電流、または管電圧を制御する リアルタイムで動画を観察する透視では、観察部位が動くたびに、見やすい明るさになるよう管電流や管電圧を自動で上下させます。
• X線CT装置：管電流を制御する 撮影前に撮影する「スカウト画像（位置決め画像）」の解剖学的情報を元に、部位の厚みに合わせて管電流をリアルタイムに変化（最大化・最小化）させます。

1-2. X線量の検出方式（4つのタイマ）

通り抜けてきたX線量を測る「センサー」には、いくつかの方式があります。それぞれの特徴と名前を一致させておきましょう。

• フォトタイマ方式 X線をいったん蛍光体に当てて「可視光（光）」に変え、その光の量をフォトマルチプライヤ（光電子増倍管）などを用いて光電流として検出する方式です。
• イオンタイマ方式 電離箱（空気を閉じ込めた部屋）にX線が入ったときに発生する「電離電流」を測定する方式です。構造がシンプルで安定性が高いため、現代の多くの装置で主流となっています。
• 半導体タイマ方式 半導体検出器にX線が当たったときに流れる電流を検出する方式です。センサー自体を非常に小さく作ることができ、応答速度（反応の速さ）が極めて速いのが特徴です。
• I.I.（イメージインテンシファイア）方式 X線TV装置などで用いられる方式で、受像器であるI.I.やテレビカメラから得られる映像信号のレベル（明るさの信号）をそのまま利用して照射条件を制御します。

1-3. 安全の砦「バックアップタイマ」

AECは非常に便利な機構ですが、万が一「センサーが壊れて、X線が届いていることを認識できなくなった」場合、X線が出っぱり放しになってしまい、患者さんに重大な過剰被ばくを負わせてしまいます。

このような不測の事態（誤作動）に備えて絶対に組み込まれている安全機構が、バックアップタイマです。

これは、あらかじめ設定された「最大負荷時間（限界の時間）」に達してもAECから停止信号が来ない場合、回路が強制的にX線の照射を遮断するシステムです。フォトタイマ方式をはじめ、すべてのAECに必須の安全装置として国試でも頻出します。

第2章：【最頻出】前面検出 vs 後面検出の「濃度逆転ロジック」

AECのセンサー（検出器）を、画像を記録する受像系（CRのカセッテやFPD）の「前」に置くか「後ろ」に置くかによって、管電圧を変化させたときのリスクや写真濃度への影響が完全に真逆になります。

国試ではこの仕組みが言葉を入れ替えて何度も出題されるため、以下の「X線がどこで吸収されるか」というロジックを完璧に頭に叩き込んでください。

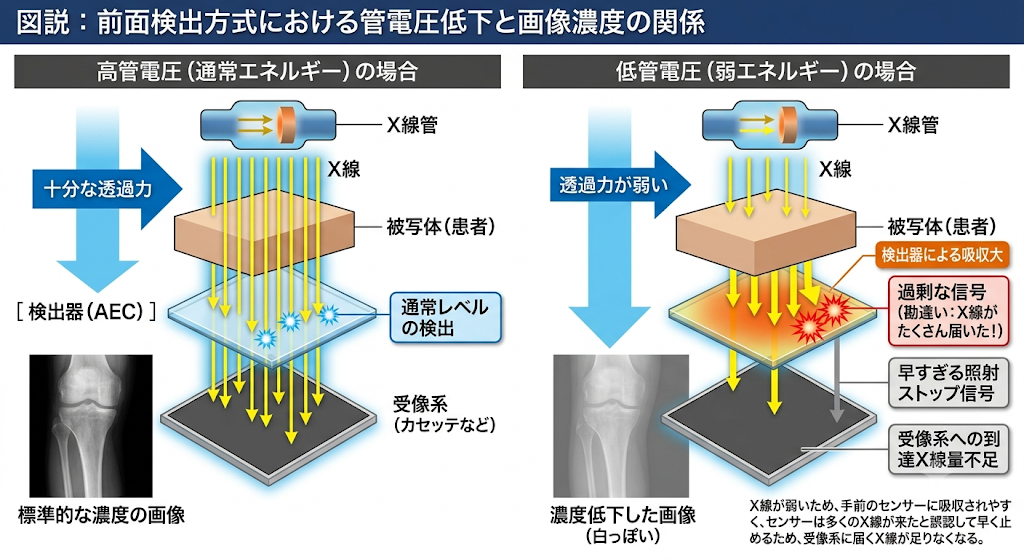

2-1. 前面検出方式：管電圧が低いほど「濃度は低下」

前面検出方式は、センサーを受像系の手前に配置するスタイルです。

• 配置の順番：被写体（患者） → ［検出器（AEC）］ → 受像系（カセッテなど）

この方式の最大の特徴は、「X線が、受像系（画像になるところ）に届く『手前』でセンサーを通り抜ける」という点です。そのため、センサー自体の厚みや、センサーがX線を吸収してしまう影響を直接受けることになります。

なぜ管電圧が低いと濃度が下がるのか？（ロジック）

1. 管電圧を低くすると、X線のエネルギーが全体的に弱く（線質が軟らかく）なります。
2. 弱くなったX線は、手前にある［検出器（AEC）］に簡単に吸収されてしまいます。
3. センサーは「お、たくさんのX線が届いたぞ！」と勘違いして、十分なX線が後ろの受像系に届く前に、早いタイミングで照射ストップ信号を出してしまいます。
4. 結果として、肝心の受像系に届くX線量が圧倒的に足りなくなり、「写真濃度（黒化度）が低下する（白っぽい画像になる）」という現象が起きます。

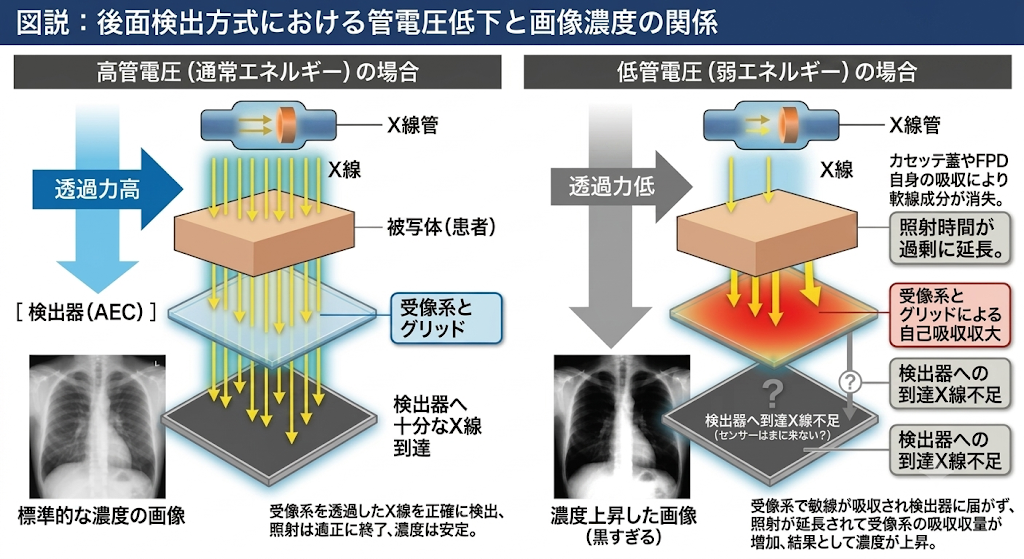

2-2. 後面検出方式：管電圧が低いほど「濃度は上昇」

後面検出方式は、主にマンモグラフィ（乳房撮影）などで使われるスタイルで、受像系のさらに後ろにセンサーを配置します。

• 配置の順番：被写体（患者） → 受像系（カセッテなど） → ［検出器（AEC）］

この方式では、X線が被写体と受像系をしっかりと「通り抜けた後」の残りの線量をセンサーが測定します。そのため、カセッテのフタや受像系自体による自己吸収の影響を強く受けます。

なぜ管電圧が低いと濃度が上がるのか？（ロジック）

1. 管電圧を低くすると、X線の中に低エネルギー成分（軟線成分）が多くなります。
2. この軟線成分は、手前にある受像系（カセッテやFPD）の内部でほとんどが吸収（トラップ）されてしまいます。
3. その結果、受像系の後ろに隠れている［検出器（AEC）］にX線が全く届かなくなります。
4. センサーは「あれ？まだ全然X線が来ないな…」と判断するため、照射時間をずるずると延長（過露出に）してしまいます。
5. 受像系自体は、低い管電圧のX線をすでに限界まで吸収し続けているため、照射時間が延びた分だけ線量が過剰になり、「写真濃度が上昇する（黒すぎる画像になる）」という現象が起きます。

2-3. 国試対策用の最強対比まとめ

試験本番で迷わないよう、この2つの結論をシンプルに対比して暗記しましょう。

• 前面検出方式：管電圧が低い ＝ 検出器が先に吸う ＝ 早く止まる ＝ 濃度低下
• 後面検出方式：管電圧が低い ＝ 受像系が先に吸う ＝ なかなか止まらない ＝ 濃度上昇

物理的な位置関係をイメージできれば、どちらのパターンで出題されても確実に正解を導き出せるようになります。

第3章：写真濃度を左右するAECの5大特性

自動露出制御機構（AEC）は万能ではなく、被写体の状態や撮影条件によって「勘違い（誤作動）」を起こす性質があります。これらをAECの5大特性と呼び、最終的な写真濃度がどう変化するか（高くなるか・低くなるか）が国試の定番問題です。

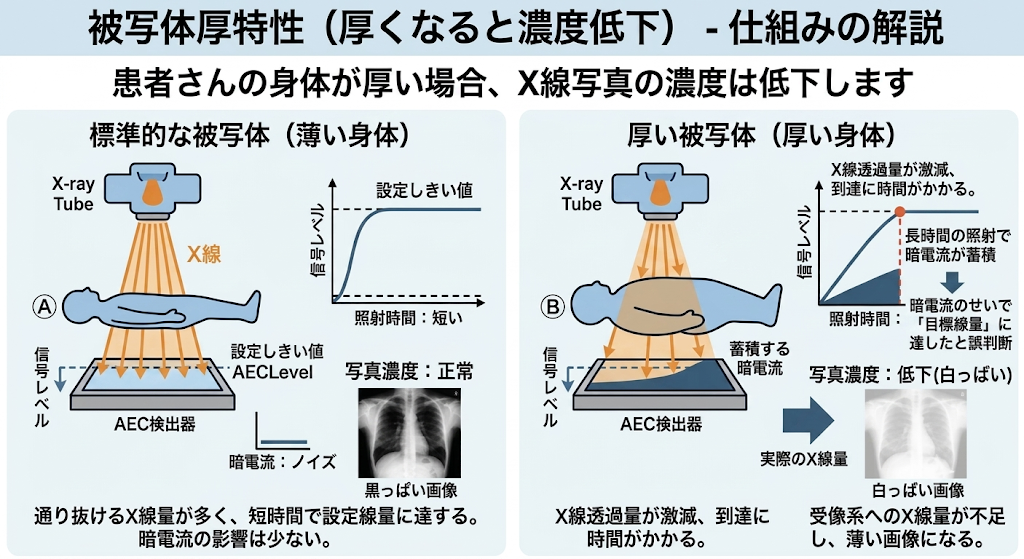

3-1. ① 被写体厚特性（厚くなると濃度低下）

被写体（患者さん）の身体が厚くなったときの特性です。

• 起こる現象：写真濃度は低くなる（白っぽくなる）
• メカニズム（ロジック） 被写体が厚くなると、通り抜けるX線量が激減するため、AECの検出器にX線が届くまでに長い時間がかかるようになります。
  このとき、検出器の内部で常に発生している「暗電流（X線が当たっていなくてもわずかに流れるノイズ電流）」の影響が無視できなくなります。 照射に時間がかかっている間に、この暗電流がどんどん蓄積されるため、AECは「もう必要線量に達した」と実際のX線量よりも早く誤判断して照射を止めてしまいます。結果として受像系への線量が足りなくなり、画像が薄くなってしまいます。

3-2. ② 管電圧特性（低管電圧ほど不安定）

管電圧を変化させたとき、検出器の感度がどう変わるかという特性です。

• 起こる現象：一般に、低管電圧ほど濃度変動の影響を受けやすい
• メカニズム（ロジック） 管電圧を低下させると、X線の線質が全体的に軟らかく（エネルギーが低く）なります。 AECの検出器、特にフォトタイマ方式のような蛍光体を用いる検出器は、X線のエネルギーによって光る効率が変わるという「線質依存性」を強く持っています。 低管電圧の軟らかいX線に対しては検出器の反応が極端に変化しやすいため、適正な制御が難しくなり、濃度が大きく乱れる原因になります。

3-3. ③ 散乱線特性（散乱線が増えると濃度低下）

被写体（体内）で跳ね返った無駄なX線（散乱線）が検出器に入り込んだときの特性です。

• 起こる現象：一般に、写真濃度は低下しやすい
• メカニズム（ロジック） 体格が大きい患者さんを撮影するときなどは、体内での衝突が増えるため多量の散乱線が発生します。 この散乱線が受像系だけでなくAECの検出器にも大量に飛び込んでしまうと、検出器は「撮影に必要な主線（直接線）がたくさん届いている」と勘違いしてしまいます。 そのため、画像を作るための本当の有効線量が届ききる前に照射を早期終了させてしまい、結果として必要な直接線が不足して写真濃度が低下します。

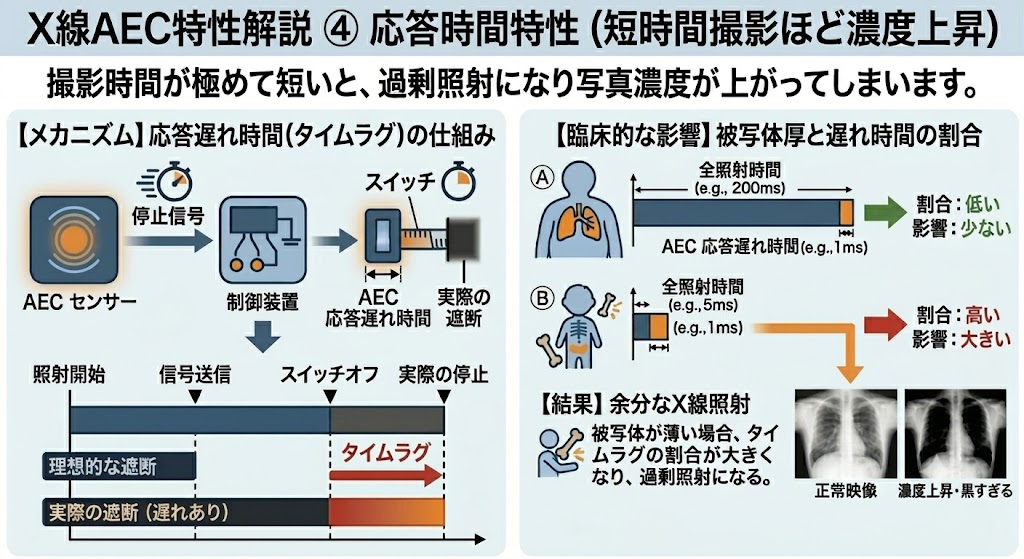

3-4. ④ 応答時間特性（短時間撮影ほど濃度上昇）

X線停止信号が出てから、実際に装置のスイッチが切れるまでのタイムラグに関する特性です。

• 起こる現象：撮影時間が短いほど過剰照射になり、写真濃度は上昇しやすい
• メカニズム（ロジック） AECが「適正濃度になったから照射を止めて！」と信号を出してから、装置の機械的・電気的なスイッチが完全に切れるまでには、わずかな「応答遅れ時間（タイムラグ）」が必ず存在します。 薄い部位（子供の胸部や手足など）を撮影するときは、一瞬で必要線量に達するため全体の撮影時間が極めて短くなります。 撮影時間全体に対して「スイッチが切れるのが遅れた時間」の割合が相対的に大きくなってしまうため、余分にX線が照射されることになり（過剰照射）、写真濃度が上がって黒すぎる画像になってしまいます。 ※現代の装置では「サイリスタ」などの超高速スイッチング素子が使われているため、この遅れの影響はかなり小さくなっています。

3-5. ⑤ 被覆特性（高吸収体があると過露出）

AECのセンサーが測っているエリア（採光野）の中に、X線を強く通さないモノが入り込んだときの特性です。

• 起こる現象：適正な濃度が得られず、過露出（画像が黒く潰れる）になる場合がある
• メカニズム（ロジック） バリウムなどの造影剤、人工関節の金属、あるいは非常に厚い骨などの高吸収体がセンサーエリアの大部分を覆ってしまう（被覆する）と、そこを通るX線はほぼ100%遮断されます。 センサーに到達するX線の量が著しく低下するため、AECは「まだ全然X線が足りない！」と判断し、照射時間を過度に延長してしまいます。 このとき、高吸収体がない周囲の正常な組織（肺野など）には強烈なX線が当たり続けることになるため、その部位の画像は完全に真っ黒に焼き切れて（過露出）しまいます。

第4章：採光野とセンサ特性・公称最短撮影時間

AECを正しく使いこなすためには、センサーが「どこを」「どれくらいの広さで」測っているのかを知る必要があります。このエリアの特性を採光野（さいこうや）と呼びます。

4-1. 採光野（センサーの位置・面積・形状）の影響

採光野とは、AECの検出器が実際にX線量を測定しているターゲット領域のことです。胸部撮影用なら「左右の肺野と中央」の3箇所に配置されているのが一般的です。

この採光野の位置や形状が、撮影したい解剖学的構造とズレてしまうと、画像全体の濃度バランスが完全に崩れてしまいます。

• 高吸収部（骨や人工関節など）に採光野がかかった場合 第3章の被覆特性でも触れた通り、センサーに届くX線量が低下するため、AECは「もっとX線が必要だ」と判断します。その結果、照射時間が不必要に延長され、過露出（画像が黒く潰れる）の原因になります。
• 透過しやすい部位（解剖学的欠損や体外の空気領域など）に採光野がかかった場合 X線が何にも遮られずにセンサーへ直接飛び込んでしまうため、一瞬で大量の線量が検出されます。AECは「もう十分な量が届いた」と判断して照射時間を極端に短縮してしまうため、本当に撮影したい部位にX線が行き渡らず、露出不足（白っぽくガサガサな画像）になってしまいます。

4-2. センサーの大きさと濃度の安定性

被写体を透過したX線をキャッチする「センサー自体の面積」も、国家試験でよく狙われるポイントです。

• センサーの面積が小さい場合 局所的な線量の変化（ちょっとした骨の重なりや、わずかな位置ズレ）に敏感に反応してしまいます。そのため、撮影のたびに画像全体の濃度変動が起こりやすいという弱点があります。
• センサーの面積が大きい場合 広いエリアの線量をまとめて計測するため、一部分に骨や空気があっても全体で「平均化効果」が働きます。局所的な影響を受けにくくなるため、写真濃度は安定しやすくなります。

つまり、「センサーの大きさは、写真濃度の安定性に深く関与している」という事実を押さえておきましょう。

4-3. 公称最短撮影時間とは？

AECがその性能を100%発揮して、画像の濃度を均一にコントロールできる「限界の短さ」のことを、公称最短撮影時間と呼びます。

第3章の応答時間特性で解説した通り、AECにはどうしても「スイッチを切るまでのタイムラグ（応答遅れ時間）」が存在します。 もし、被写体が薄すぎるなどの理由で、この公称最短撮影時間よりも短い時間で撮影が終わるような条件になってしまうと、応答遅れの影響をモロに受けてしまい、写真濃度が不均一になったり不安定になったりするリスクが高まります。

技師としては、この限界の時間を意識して、必要に応じて管電流を下げるなどのコントロールを行う必要があります。
