X線TV装置

第1章：X線TV装置の基本構成とI.I.の内部構造

現在はFPD（フラットパネルディテクタ）を搭載した装置が主流になりつつありますが、国家試験の機器工学において依然として外せないのが、イメージインテンシファイア（I.I.）方式のX線TV装置です。

X線が最終的な「テレビ画面の動画像」に変わるまでのリレー（信号の流れ）と、装置の心臓部であるI.I.の精密な構造をマスターしましょう。

1-1. X線から映像への「リレー」を追う

I.I.方式のX線TV装置は、以下の流れるようなステップでX線を電気信号、そして映像信号へと二段階の変換を行っています。

【基本構成と信号の流れ】

1. X線：患者さんを透過したX線がI.I.に入射する。
2. 光（可視光）：I.I.の内部で、暗いX線像を「明るい可視光の像」へ変換・大増幅する。
3. 電気信号：その可視光の像を、**タンデムレンズ（歪みや光量ロスを抑えて効率よく光を伝える光学系）**を介して、TVカメラ（CCDや撮像管）へ送り、電気信号に変換する。
4. 映像信号：映像回路で電気信号を処理し、画面に映すための「映像信号」を生成する。
5. 画像表示：TVモニタにリアルタイムの動画像として表示される。

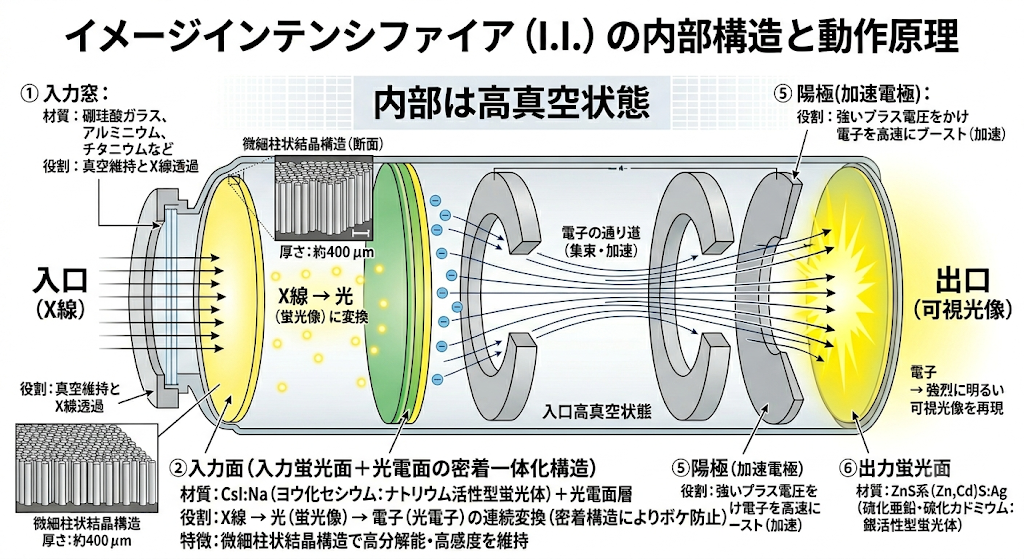

1-2. イメージインテンシファイア（I.I.）の内部構造

I.I.の内部は、飛び出した電子が空気の分子に邪魔されずにまっすぐ加速・集束できるように、完全に高い真空状態（高真空）に保たれています。

入口から出口に向かって、以下のパーツが順番に並んでいます。国試では「材質の名前」がピンポイントで狙われます。

• ① 入力窓
  • 材質：硼珪酸ガラス、アルミニウム、チタニウムなど
  • 役割：内部の真空を維持しながら、X線を遮らずにスムーズに透過させます。
• ② 入力蛍光面
  • 材質：CsI : Na（ヨウ化セシウム：ナトリウム活性型蛍光体）
  • 特徴：微細柱状結晶構造（細い柱がびっしり並んだ構造。厚さは約400 μm）。
  • 役割：入ってきたX線を「光（蛍光像）」に変えます。柱状構造のおかげで、光が横に拡散する（ボケる）のを防ぎ、高い空間分解能をキープしたまま高感度に変換できます。
• ③ 光電面
  • 役割：入力蛍光面で生まれた「光」を受けて、光電効果により「電子（光電子）」へと変換し、内部に放出します。
• ④ 集束電極（フォーカス電極）
  • 役割：放出された電子の通り道をすぼめ、出口に向かって綺麗に集束させるための電極です。
• ⑤ 陽極（加速電極）
  • 役割：集束された電子に対して強いプラスの電圧をかけ、出口に向かって超高速でブースト（加速）させる電極です。
• ⑥ 出力蛍光面
  • 材質：ZnS系（Zn, Cd）S : Ag（硫化亜鉛・硫化カドミウム：銀活性型蛍光体）
  • 役割：超高速で飛んできた電子が激しく衝突することで、最初とは比べ物にならないほど強烈に明るい可視光の像を再現します。

1-3. 蛍光面の厚さと性能のトレードオフ（最重要ロジック）

入力や出力の蛍光面（特にX線をキャッチする入力蛍光面）の「厚み」は、画質を大きく左右します。

• 蛍光面を「厚く」した場合 X線を捕まえる効率（吸収効率）が上がるため、生まれる光の量が増えて感度（明るさ）が向上します。しかし、厚みがある分だけ光が内部で横に広がってしまうため、空間分解能（画像のシャープさ）は低下します。

「感度（明るさ）」と「分解能（シャープさ）」は、どちらかを立てればどちらかが立たなくなるトレードオフの関係にあることを、物理的な理由と一緒に覚えておきましょう。

第2章：I.I.の基本動作と「電子拡大」の引っかけロジック

I.I.の内部に飛び込んだ電子は、電極にかかる電圧のパワーによってコントロールされ、最終的な出力蛍光面へと導かれます。この電気的な制御を応用したのが、国試最頻出の「入力視野の切り替え（電子拡大）」です。

2-1. 電子を加速・集束させる基本動作

光電面から飛び出した光電子は、集束電極（フォーカス電極）と陽極（加速電極）の働きによって制御されます。

陽極には 約25〜30 kV という非常に高い電圧が印加されており、この強力なプラスの力で電子を一気に引き寄せ、加速させます。集束電極は、飛び散ろうとする電子の軌道をうまく絞り込み、小さな出力蛍光面へピンポイントで衝突させます。この「高速でぶつける（加速）」＋「狭いエリアに集める（集束）」のダブルの効果によって、像の明るさが何万倍にも増幅されるのです。

2-2. 【核心】入力視野の切り替えと「電子拡大」

I.I.は、集束電極（フォーカス電極）に加える電圧を変更することで、X線を受け入れる「入力視野の大きさ」を自由に変えることができます。

大視野（広い範囲を見るモード）から、小視野（狭い範囲をアップで見るモード）に切り替えることを電子拡大と呼びます。視野を小さくしたとき、画面の「明るさ」「画質」「被ばく」がどのように変化するのか、そのロジックを完璧に整理しましょう。

● 入力視野を「小さく」した場合（電子拡大モード）

• 縮小率が小さくなる元々の入力視野が小さいため、出力蛍光面（サイズは一定）に映し出す際の「縮小される割合」が少なくなります。
• 出力輝度（明るさ）が低下する（暗くなる）集める電子のトータル数が減るため、出力蛍光面の輝度は下がってしまいます。※数式としての関係は以下の通りです。
  $$
  \text{出力輝度} \propto \frac{\text{陽極電圧}}{(\text{拡大率})^2}
  $$
• 空間分解能が「向上」する（シャープになる）狭いエリアの情報を出力蛍光面いっぱいに使って表現するため、細部までくっきりと見えるようになり、空間分解能が上がります。
• 患者さんの被ばく線量が「増加」する視野を小さくすると画面が暗くなってしまうため、そのままではテレビ画面が見づらくなります。そのため、装置の自動輝度制御（ABC）が働き、「元の明るさに戻すために、X線の量を自動的に増やす」という調整を行います。その結果、患者さんの入射線量（被ばく）が増加します。

● 入力視野を「大きく」した場合（通常モード）

• 広いエリアの電子を一点にギュッと凝縮するため、縮小率が大きくなり、輝度（明るさ）は高くなります。
• ただし、広い範囲を同じ画面サイズに押し込めるため、空間分解能は低下します（ボケやすくなる）。

2-3. 国試の罠を見破る「3つの不変・変化」

国試の文章選択肢でよく狙われる、合否を分ける超重要ポイントがこちらです。

• 電子拡大すると「空間分解能」は上がるが、「コントラスト」は基本的に変化しない（コントラストが上がると書いてあればバツ！）。
• 電子拡大すると画面は「暗く」なるが、技師が手動でX線を上げなくても、装置が勝手にX線量を増やして明るさを保つ。結果として「被ばくが増える」。

「視野を絞ると、シャープになる代わりに、暗くなるから被ばくが増える」という3点セットの因果関係で覚えておけば、どのような引っ掛け問題が出ても一瞬で見破ることができます。

第3章：I.I.の性能指標（明るさ・画質・幾何特性）の分類

イメージインテンシファイア（I.I.）の性能や画質を客観的に評価するために、さまざまな指標が定義されています。

国家試験では「言葉の定義」や「数式の組み合わせ」がそのまま出題されるため、各指標を性質ごとに【明るさ系】、【画質系】、【物理・幾何系】の3つのグループに分類して整理するのが最も効率的です。

それぞれの特徴と国試頻出のロジックをマスターしましょう。

3-1. Aグループ：明るさ系（光の強さを評価）

I.I.が「どれだけ効率よくX線を光に変換して出せるか」、「画面の明るさが均一か」を評価する指標のグループです。

① 変換係数（Gx）

変換係数は、I.I.の「感度（明るさの増幅効率）」を表す最も重要な指標です。入射したX線の量に対して、出力蛍光面がどれだけ輝くかを以下の式で定義します。

$$
Gx = \frac{出力像中心輝度 [cd/m²]}{入射面中心の空気カーマ率 [μGy/s]}
$$

国試対策として絶対に暗記すべきは、「cd/m² ÷ μGy/s」という単位の組み合わせそのものです。インラインでは複雑なコマンドを使わず、このようにプレーンな単位表記で確実に覚えましょう。

この値が大きいほど、少ないX線量で明るい像が得られる（高感度な）優秀なI.I.であることを意味します。

② 輝度分布

I.I.の画面全体における「明るさのバランス」を評価する指標です。「中心部の明るさ」に対する「周辺部の明るさ」の比率で表され、一般的には 60〜90％ 程度になります。

放射線技師の視点として重要なのは、「I.I.の構造上、周辺部は中心部に比べて暗くなりやすい（周辺減光）」という特性です。これは、入力面が湾曲していることや、電子光学系の特性によって周辺部の電子が外側に広がりやすくなるために起こります。

3-2. Bグループ：画質系（見え方を評価）

画像がどれだけくっきり、シャープに見えるかを評価する指標のグループです。

③ コントラスト比（Cr）

散乱線や、I.I.内部での光の乱反射（ハレーション）によって、画像がボケずに「白黒のはっきり度」をどれだけ保てているかを評価します。

$＄
Cr = \frac{鉛円板なしの中心輝度}{鉛円板ありの中心輝度}
$$

中心にX線を完全に遮断する鉛の板を置いたとき、内部反射が全くない理想的な状態であれば「鉛ありの輝度」はゼロになり、コントラスト比は無限大（∞）になります。つまり、値が大きいほど内部の乱反射が少なく、コントラストが良好であると判断します。

④ 解像度 / ⑤ 空間分解能

どれだけ細かな構造を見分けられるかという「細部識別能力」の指標です。X線解像力チャートを用いて、識別できる限界の細かさを [Lp/cm]（センチメートル当たりの白黒のペア数） という単位で表します。

これらには国家試験で非常によく狙われる2つの強力な性質があります。

• 「中心部で高く、周辺部で低下する」（周辺にいくほどボケやすい）
• 「入力視野が小さい（電子拡大する）ほど解像度は向上する」

電子拡大を行うと、出力蛍光面へ到達する電子の密度が上がるため、より細かな情報までシャープに識別できるようになります。

3-3. Cグループ：物理効率・幾何特性（効率と形を評価）

X線のキャッチ率や、形の正確性を評価する指標のグループです。

⑥ DQE（量子検出効率）

入射してきたX線の情報（信号とノイズの比：S/N比）を、どれだけ劣化させずに効率よく出力像に伝えられたかを示す指標です。

$$
DQE = \frac{(出力像のS/N)²}{(入射X線のS/N)²}
$$

値が 1（100%） に近づくほど、X線のロスが少ない理想的な装置ということになります。放射線物理学やデジタル画像医学（FPDの評価など）でも共通して登場する超重要ワードです。

⑦ 画像歪み（ゆがみ）

I.I.の入力面は丸みを帯びたお椀型（湾曲面）をしているのに対し、出力面は平坦です。この構造上の理由から、中心部と周辺部で電子の倍率が変わってしまい、画像が外側に向かって歪んでしまう現象です。

幾何学的な特性として、入射面視野（入力視野）が大きいほど周辺の歪みは増加するという法則があります。一般的に 5〜10％ 程度の歪みが存在します。

第4章：【新旧対比】固体撮像素子（CCD） vs 撮像管

I.I.の出力蛍光面で大増幅された可視光の像は、最後にテレビカメラ（撮像素子）によって電気信号へと変換されます。

このカメラ部分には、従来型の「撮像管（サチコンやプランビコンなど）」と、現代の主流である「固体撮像素子（CCDなど）」の2種類があります。国試では「CCDが撮像管に対してどのように優れているか」という比較が、ほぼ全ての項目においてCCDの圧勝という形で出題されます。

4-1. CCD vs 撮像管 の徹底比較表

受験生が一目で性能差を覚えられるよう、2つの素子の特徴を対比表にまとめました。

4-2. 国家試験で一発で見破るためのロジック

表を見ればわかる通り、すべての性能において後発の「CCD」が「撮像管」を圧倒しています。

国試の選択肢では、「CCDは撮像管に比べてダイナミックレンジが狭い」「CCDは磁界の影響を受けやすい」といった主語や性能を入れ替えた誤文が定番の引っ掛けパターンです。

【ここだけは覚える！CCDの4大強み】

• 高分解能 で 広ダイナミックレンジ
• スイッチを入れてから映るまでが 速い
• 半導体なので 頑丈・長寿命・低消費電力
• 外部の 磁界に影響されない ため画像が歪まない

「古いガラス管（撮像管）から、新しい半導体（CCD）になって全てがハイスペックになった」という時代の進化のロジックをイメージできれば、暗記に頼らなくても確実に正解肢を選び出すことができます。
