第1章：デジタル画像の「思考」を知る ― 論理回路の基礎
画像工学において、FPD（フラットパネルディテクタ）で得られた信号を処理したり、デジタル画像を保存・加工したりする際、その裏側ですべての判断を下しているのが 論理回路（Logic Circuit） です。
一見すると複雑な電子工作の世界に見えますが、国家試験で問われる本質は非常にシンプルです。まずは、論理回路がデジタル画像においてどのような役割を果たしているのか、その基礎を整理しましょう。
1-1. デジタル世界は「0」と「1」の2択
私たちが普段見ているデジタル画像は、細かく分解するとすべて 0 と 1 という2つの数字の組み合わせでできています。
- 0：スイッチがオフ、電圧が低い（Low）、偽（False）
- 1：スイッチがオン、電圧が高い（High）、真（True）
論理回路とは、この 0 と 1 の入力に対して、あらかじめ決められたルールに基づいて 0 か 1 を出力する「情報の仕分け人」のような存在です。
1-2. 技師が論理回路を学ぶ理由
なぜ放射線技師が論理回路を学ぶ必要があるのでしょうか？
それは、現代の撮影装置（FPD、CT、MRIなど）の内部で、AD変換（アナログ信号からデジタル信号への変換）や画像フィルタ処理を行う「脳」にあたる部分が、この論理回路の集合体だからです。
国家試験では、回路図を見て「どのような計算が行われているか」を読み解く力が試されます。数式だけを追うのではなく、「この形の記号が来たら、こういうルールで信号を仕分けるんだな」 という視覚的なイメージを持つことが、攻略の第一歩となります。
1-3. 攻略のカギは「ゲート」と「真理値表」
論理回路を攻略するための武器は2つあります。

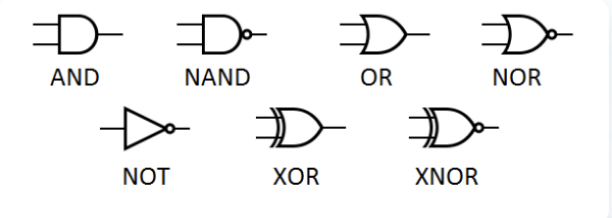

- 論理記号（ゲート）： ORやANDといった、回路図に描かれる独特な形のアイコンです。
- 真理値表（しんりちひょう）： 入力の組み合わせに対して、どんな出力が出るかを一覧にした「正解リスト」です。
第2章：【形と意味をセットで覚える】基本ゲートとXOR
論理回路の学習で最も大切なのは、数式よりも先に「記号の形」と「動きのルール」をイメージで結びつけることです。まずは、すべての回路の土台となる4つのゲートをマスターしましょう。
2-1. NOT回路（否定）：情報の「逆転器」
まず、基本中の基本であるNOT回路です。ここで大切なのは、NOTは「何が来ても0にするもの」ではなく、「入力を180度ひっくり返すもの」であるということです。
- 挙動の正体1（オン）が来れば 0（オフ）に、0（オフ）が来れば 1（オン）に変換します。信号を「逆転」させるのがNOTの唯一の仕事です。
- 論理記号と表記回路図では、三角形の先に小さな「○（白丸）」がついた形で描かれます。この 「○（バブル）」こそが、否定（逆転）を意味する印 です。入力が A のとき、出力は A の上に横棒を引き、以下のように表記します（Aバーと読みます）。
$$\overline{A}$$ - 真理値表
| 入力 A | 出力 |
| 0 | 1 |
| 1 | 0 |
2-2. OR回路（論理和）：お人好し回路
OR回路は、複数の入力のうち「どれか一つでも 1 なら、1 を出す」という回路です。記号の形は、左側が少しへこんだ「盾（シールド）」のような形をしています。
- 挙動の正体「A または B が 1 なら OK」という判定の甘い、お人好しな回路だとイメージしましょう。
- 論理記号と表記入力が A と B のとき、出力は足し算の記号を使って「A + B」と表記します。
- 真理値表
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
2-3. AND回路（論理積）：厳格回路
AND回路は、すべての入力が「1」のときだけ、ようやく「1」を出力する回路です。記号の形は、アルファベットの「D」のような形をしています。
- 挙動の正体「A も B も 1 でなければダメ」という、頑固で厳しい回路です。
- 論理記号と表記入力が A と B のとき、出力は掛け算の記号（ドット）を使って「A ・ B」と表記します。
- 真理値表
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
2-4. XOR回路（排他的論理和）：不一致検出回路
OR回路の進化版とも言えるのが、この XOR（エックスオア）です。回路図では、ORの記号の左側に「もう一本の線」が描かれます。
この回路のルールは非常にシンプルで、「二つの入力がバラバラ（不一致）なら 1」、「同じなら 0」 を出します。
- 挙動の正体どちらか一方が 1 であることを厳密に求めるため、両方が 1（一致）してしまった場合は 0 になるという、ちょっとこだわりの強い回路です。
- 論理記号の表記特殊なプラス記号を使って、以下のように表記します。
$$A \oplus B$$ - 真理値表
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
第3章：【差がつく応用編】NOTシリーズ（NAND・NOR・NXOR）の攻略
第2章の4つのゲートが理解できたら、論理回路の暗記はほぼ終わったようなものです。ここから紹介する応用ゲートは、力技で新しく暗記する必要は全くありません。
3-1. NAND、NOR、NXORの正体
これらの名前をよく見ると、基本ゲートの頭に「N」がついているだけなのがわかります。この「N」は、第2章で学んだ NOT（否定・逆転） を意味しています。
- NAND（ナンド）AND の結果を最後に NOT（逆転）させる。
- NOR（ノア）OR の結果を最後に NOT（逆転）させる。
- NXOR（エヌエックスオア / XNORとも呼ばれます）XOR の結果を最後に NOT（逆転）させる。
回路図では、元の記号の出口に小さな 「○（白丸）」 が付いています。この白丸を見たら、心の中で「あ、最後に出力をひっくり返せってことだな」と変換してください。
3-2. 論理式と真理値表
それぞれの論理式は、基本の式の全体に大きく横棒（バー）を引いて表記します。
- NANDの論理式と真理値表（ANDの逆）
$$\overline{A \cdot B}$$
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
ANDとは逆に、両方が 1 のときだけ 0 になります。
- NORの論理式と真理値表（ORの逆）
$$\overline{A + B}$$
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
ORとは逆に、両方が 0 のときだけ 1 になります。
- NXORの論理式と真理値表（XORの逆＝一致検出）
$$\overline{A \oplus B}$$
| 入力 A | 入力 B | 出力 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
XORが「不一致」で 1 を出すのに対し、NXORは入力が「一致」した時に 1 を出す回路になります。
3-3. 合格への最短ルート
ここで、膨大な暗記量を半分に減らすための重要なコツを伝授します。
NAND、NOR、NXORといった「NOTシリーズ」の真理値表を、それぞれ個別に覚えようとしてはいけません。
「AND、OR、XOR の基本だけを完璧に覚え、NOTシリーズはその結果をただ逆転させるだけ」
これだけで、覚えるべきパターンは完全に半分になります。脳の「メモリの無駄遣い」を防ぐことが、国試本番で複雑な回路問題を解くための心の余裕に繋がるのです。
3-4. 技師の視点：白丸（バブル）を見逃すな！
国家試験の複雑な回路図を解くとき、最も多いミスは「白丸の数え忘れ」です。
- 記号の入口に丸が付いている場合入力される前にひっくり返す。
- 記号の出口に丸が付いている場合計算が終わってからひっくり返す。
この「○」は、NOT回路の省略形です。回路図の中に白丸を見つけるたびに、「!（逆転）」を意識するクセをつけましょう。
第4章：ド・モルガンの法則 ― 複雑な式を解きほぐす「バー切断」の魔法
国家試験の過去問を見ると、複数のゲートが複雑に絡み合った回路図が出題されます。これらを素直に順番通り計算していくと、式全体に長い横棒（バー）がかかった、非常に複雑な式が出来上がってしまいます。
この複雑な式を、選択肢にあるようなシンプルな式に変形するための最強の武器が ド・モルガンの法則 です。
4-1. たった一つの大原則：「バーを切ると、符号が裏返る」
ド・モルガンの法則の公式自体は2つありますが、覚えるべきルールは実質的にたった一つです。
「繋がっている長いバーを真ん中で切り離すと、その下にある符号（＋ と ・）がひっくり返る」
これだけです。実際の公式で確認してみましょう。
- 第一法則（NORの分解）論理和の否定（NOR）は、それぞれの否定の論理積に等しくなります。A と B に跨っている長いバーをチョキンと切ると、真ん中の「＋」が「・」にひっくり返ります。$$\overline{A + B} = \overline{A} \cdot \overline{B}$$
- 第二法則（NANDの分解）論理積の否定（NAND）は、それぞれの否定の論理和に等しくなります。こちらも同様に、長いバーを切ると、真ん中の「・」が「＋」にひっくり返ります。$$\overline{A \cdot B} = \overline{A} + \overline{B}$$
4-2. なぜこの法則が必要なのか？
国家試験において、回路図を自力で式に直せた後、そのままの形が選択肢にあるとは限りません。
例えば、出題者が「この回路は、結局のところ NAND回路 と同じ働きをする」ということを受験生に見破らせたい場合、正解の選択肢に NAND の式（長いバーの式）ではなく、あえてド・モルガンの法則で分解した後の式（短いバーと ＋ の式）を置いて揺さぶりをかけてきます。
この法則を知らないと、「自分の導き出した式は合っているはずなのに、選択肢に答えがない！」とパニックに陥ってしまうのです。
4-3. 実戦テクニック：「二重バー」の打ち消し
ド・モルガンの法則を使ってバーを切断していくと、計算の途中で一つの文字の上にバーが2つ重なる現象がよく起きます。
- バーが2つ重なったら消滅するNOT（逆転）を2回繰り返すと、元に戻ります。「裏の裏は表」という単純な理屈です。計算過程で A の上にバーが2本乗った場合は、難しく考えず、2本ともスッキリと消し去って、ただの A に戻してください。
$$\overline{\overline{A}} = A$$
この「バーの切断」と「二重バーの消去」を組み合わせるだけで、どんなに長く複雑な論理式でも、必ず見慣れたシンプルな形に落ち着きます。
-4. 【実践】特設ページで「バー切断」の特訓をしよう！
法則と理屈はここまでです。しかし、ド・モルガンの法則は「頭で理解する」よりも「手で覚える」のが圧倒的に早い分野でもあります。
「法則は分かったけど、いざ式を見ると手が止まる…」「どうにもこの計算がクソ苦手だ…」という方のために、パズル感覚でマスターできる専用の特訓ページをご用意しました。
基本レベルから、国試本番レベルの「バーの下にバーがある（入れ子）」状態まで、ステップアップ形式で手を動かしてみましょう！
▶︎ 【特設ページ】ド・モルガンの法則がクソ苦手な人へ！式をシンプルにする「バー切断」例題5選
第５章：【最新トレンド】ベン図で解く論理回路
最近の国家試験で新たなトレンドとなっているのが、論理回路を ベン図（集合の図） で表す問題です。
一見すると数学の「集合」の問題に見えて焦るかもしれませんが、安心してください。ベン図は、これまで学んできた「真理値表」を、2つの円を使って視覚的に塗りつぶしただけのものです。
５-1. ベン図と論理回路の「翻訳」ルール
2つの入力 A と B を、それぞれ一つの「円」だと考えてください。出力が「1」になる条件の場所を「色で塗りつぶす」ことで、ゲートの働きを表現できます。

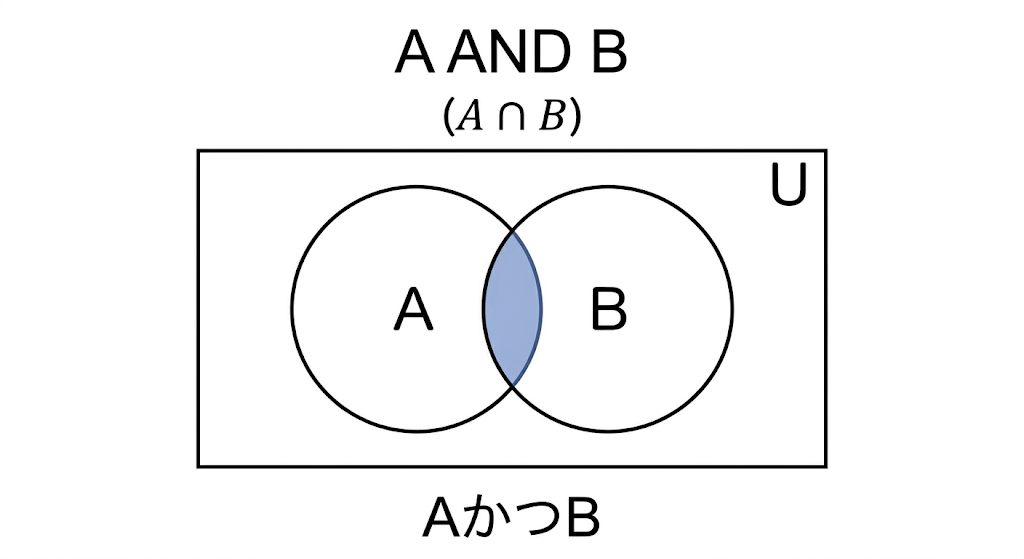

- AND（論理積）のベン図：重なりだけ「AもBも両方1のときだけ1」になるのがANDでした。ベン図では、Aの円とBの円が 重なっている中心部分だけ が塗りつぶされます。

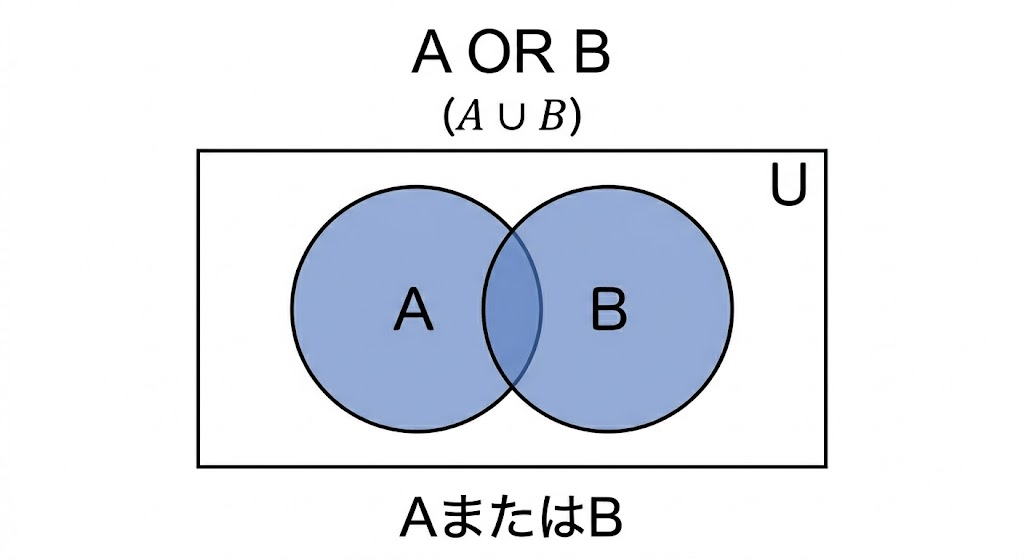

- OR（論理和）のベン図：とにかく全部「どちらかが1なら1」になるのがORです。ベン図では、Aの円とBの円、その両方すべて（雪だるまのような形） が塗りつぶされます。

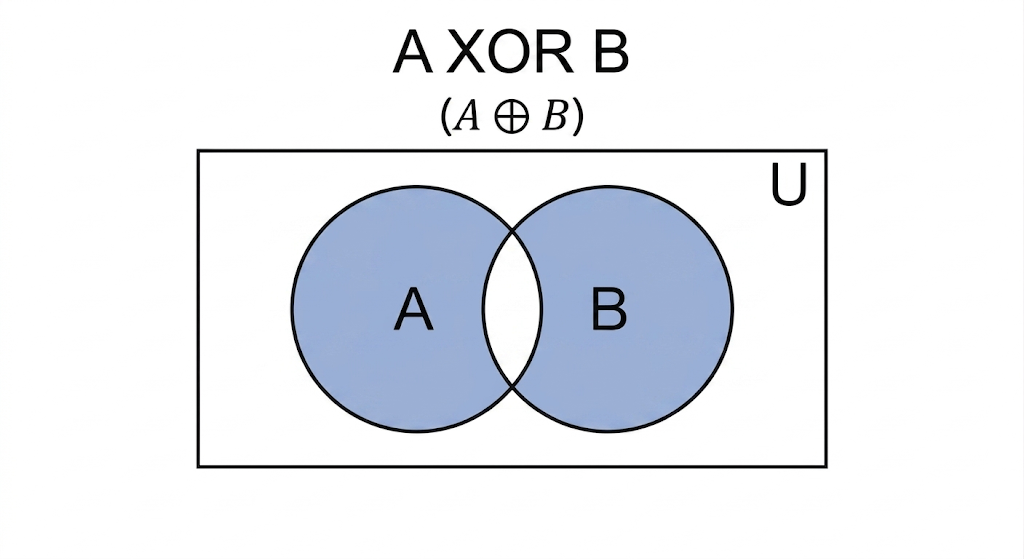

- XOR（排他的論理和）のベン図：真ん中くり抜き「不一致なら1、同じなら0」になるのがXORでした。これを図にすると、Aの円とBの円を塗りますが、両方が重なっている中心部分だけは白くくり抜かれた状態（三日月が背中合わせになったような形） になります。
５-2. NOTシリーズは「塗る場所をひっくり返す」だけ
ここでも、第3章で学んだ内容が完璧に通用します。NANDやNORのベン図を新しく覚える必要はありません。
基本ゲートのベン図を思い浮かべ、「色を塗っている場所と、塗っていない場所を完全に逆転させる（ひっくり返す）」 だけで正解の図になります。

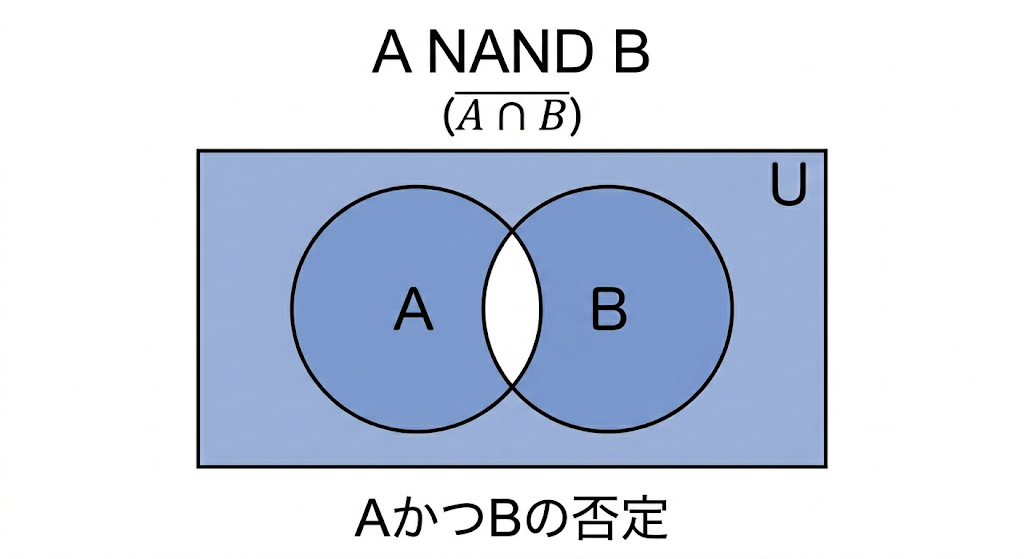

- NAND のベン図（ANDの逆転） ANDで塗られていた「重なっている中心部分」だけを白く残し、それ以外のすべての背景を含めた外側 を塗りつぶします。

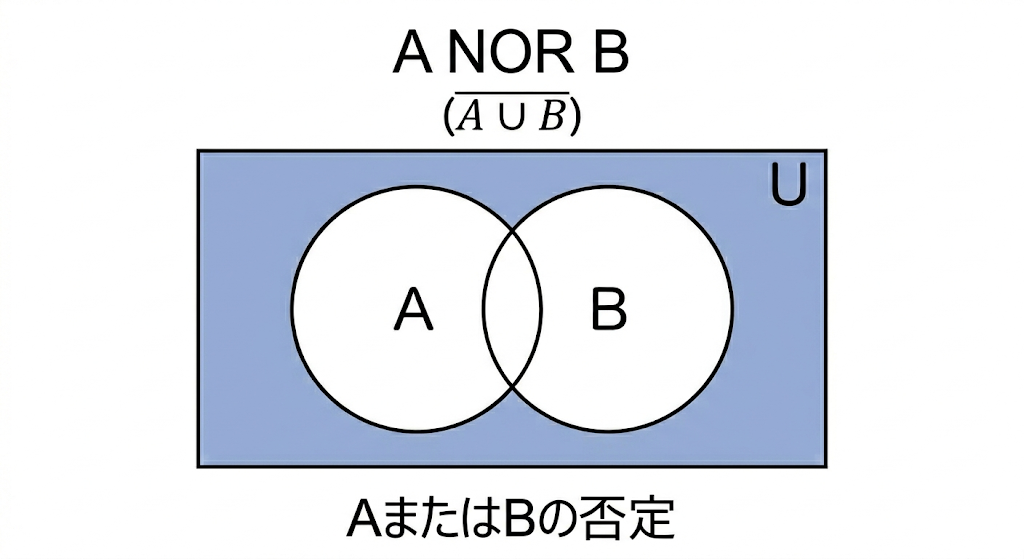

- NOR のベン図（ORの逆転） ORで塗られていた「2つの円のすべて」を白く残し、2つの円の外側（背景すべて） を塗りつぶします。

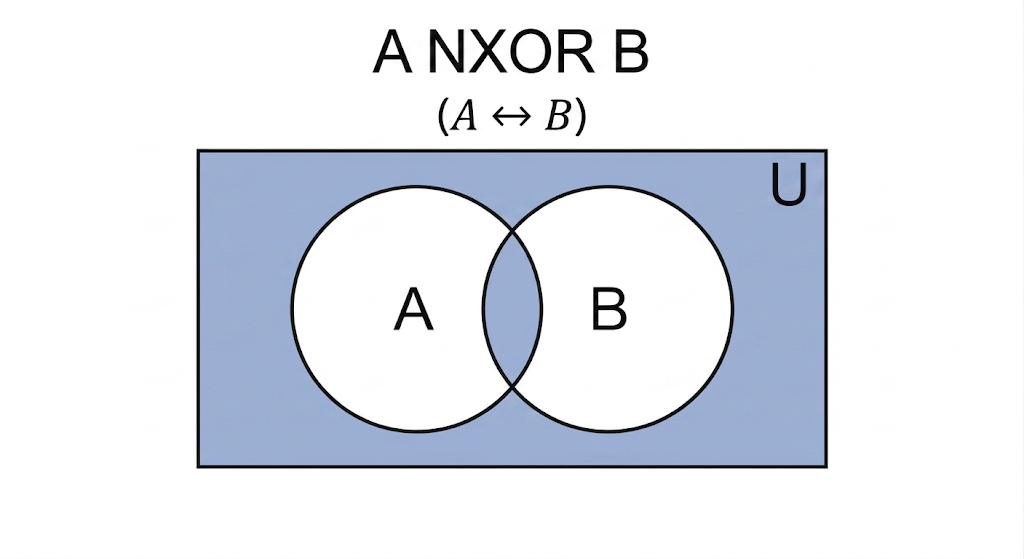

- NXOR のベン図（XORの逆転 ＝ 一致検出） XORで塗られていた「三日月が背中合わせになった部分（不一致部分）」を白く残し、逆に 「中心の重なり」と「円の外側すべて（背景）」 を塗りつぶします。
