導入：フーリエ変換の数式は「完全スルー」でOK！
画像工学の勉強をしていると、突如として現れるのが 「フーリエ変換」 です。
積分記号に、自然対数 $e$、さらには虚数 $i$ まで混ざった以下のような数式を見て、絶望した学生も多いのではないでしょうか。
$$F(\omega) = \int_{-\infty}^{\infty} f(t)e^{-i\omega t} dt$$
安心してください。この数式を本質から理解して、自力で計算できるようになる必要は1ミリもありません。
放射線技師の国家試験において、フーリエ変換は計算するものではなく、「どんな性質を持っているか」を言葉で答えるものです。
フーリエ変換とは、複雑な波形をミキサーにかけて、「どんな成分（周波数）が入っているかな？」と分解する「魔法のブラックボックス」だと割り切ってください。 あなたが覚えるべきは、箱の中身の数式ではなく、「この箱にAを入れたら、Bが出てくる」というキーワードの結びつけ（パブロフの犬になること）だけです！
第1章：魔法の箱の「絶対ルール（性質）」をキーワードで攻略
国家試験では、フーリエ変換の「性質」がよく問われます。
実は、世に出回っているまとめノートや参考書の中には、この性質の名前と数式を間違えて記載しているものが少なくありません。ここで正しいキーワードの組み合わせを完璧に暗記して、ライバルに差をつけましょう。
1-1. 頻出キーワードペア①：偶関数と奇関数
国家試験で最もよく狙われるのが、「関数の種類」と「出てくる答えの種類」の組み合わせです。ここは理屈抜きで、以下のペアを丸暗記してください。
- 偶関数 をフーリエ変換すると ＝ 「実部（実数）」 のみになる！（虚数部は消滅）
- 奇関数 をフーリエ変換すると ＝ 「虚部（虚数）」 のみになる！（実数部は消滅）
【メモリ節約術】
「虚部のきは奇関数のき（奇関数＝虚部）」と語呂合わせで片方だけ覚えてしまいましょう。片方さえ完璧なら、もう片方は自動的に「偶関数＝実部」だと導き出せます。脳のメモリの無駄遣いを防ぎましょう。
1-2. 頻出キーワードペア②：畳み込み積分とパーシバルの定理
名前はやたらとカッコいいですが、これもキーワードを結びつけるだけです。
- 畳み込み（重畳）積分時間軸での複雑で面倒な「畳み込み積分」の計算は、フーリエ変換して周波数の世界に持っていくと、ただの 「掛け算（積）」 になります。
▶︎ キーワード：「畳み込み」がきたら「積（掛け算）」 - パーシバルの定理フーリエ変換する前のエネルギー（波のパワー）と、変換した後のエネルギーは 「等しい（変わらない）」 というルールです。
▶︎ キーワード：「パーシバル」がきたら「エネルギーが等しい（二乗の積分が等しい）」
1-3. 【注意】テキストの罠！「線形性」と「対称性」
- 線形性（加法性と斉次性）入力する波を「足し算」したり「定数倍」したりしたものは、変換後もそのまま「足し算」「定数倍」になるという性質です。
【正しい数式】
$$a_1 f_1(t) + a_2 f_2(t) \leftrightarrow a_1 F_1(\omega) + a_2 F_2(\omega)$$
（※混ざったものを入れたら、混ざった結果が出てくる、という素直なルールです） - 対称性（双対性）時間 t と周波数ω の関係をひっくり返しても、符号や定数が少し変わるだけで、大まかな式の形は「対称（同じような形）」になるという性質です。
【正しい数式】
$$F(t) \leftrightarrow 2\pi f(-\omega)$$
第2章：パルス信号（デルタ関数）の変換 ― 「点」と「線」の入れ替わり
第1章では言葉のルールを覚えましたが、第2章では「図形の変化」を暗記します。 フーリエ変換の図解問題で絶対に外せない2つのパターンをマスターしましょう。

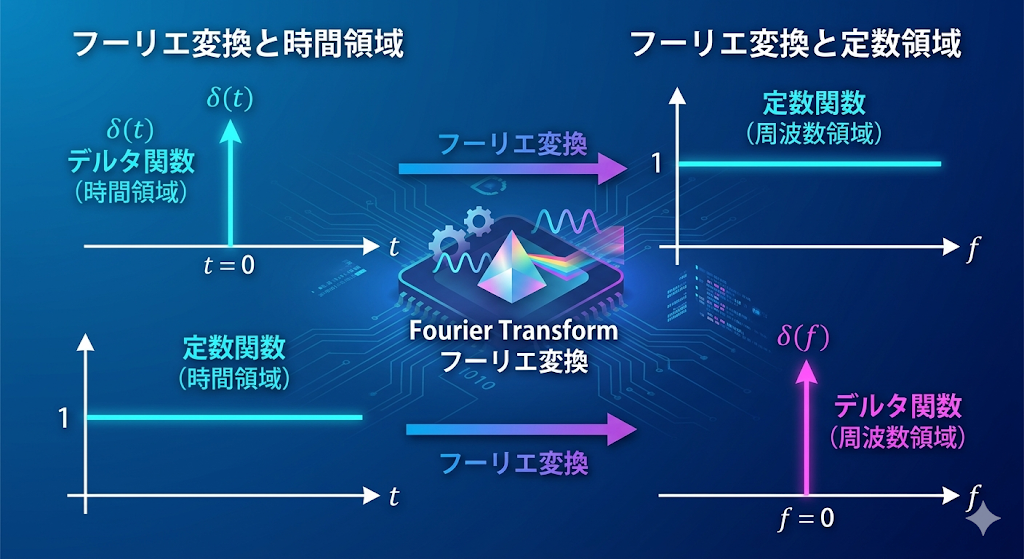

2-1. 「一本の針」と「真っ直ぐな横線」
最も極端で、最も試験に出るのがこのパターンです。
- デルタ関数（インパルス信号） ある一点だけに「無限の高さ」がある一本の針のような信号です。これをフーリエ変換すると、結果は 「ずっと一定の高さの横一直線（定数）」 になります。
- 定数（真っ直ぐな線） 逆に、ずっと同じ値が続く真っ直ぐな横線をフーリエ変換すると、デルタ関数になります。
【ここがポイント！】 「一点」をミキサー（フーリエ変換）にかけると「全体」に広がり、「全体」に広がっているものをかけると「一点」に凝縮される、という逆転のルールが働いています。

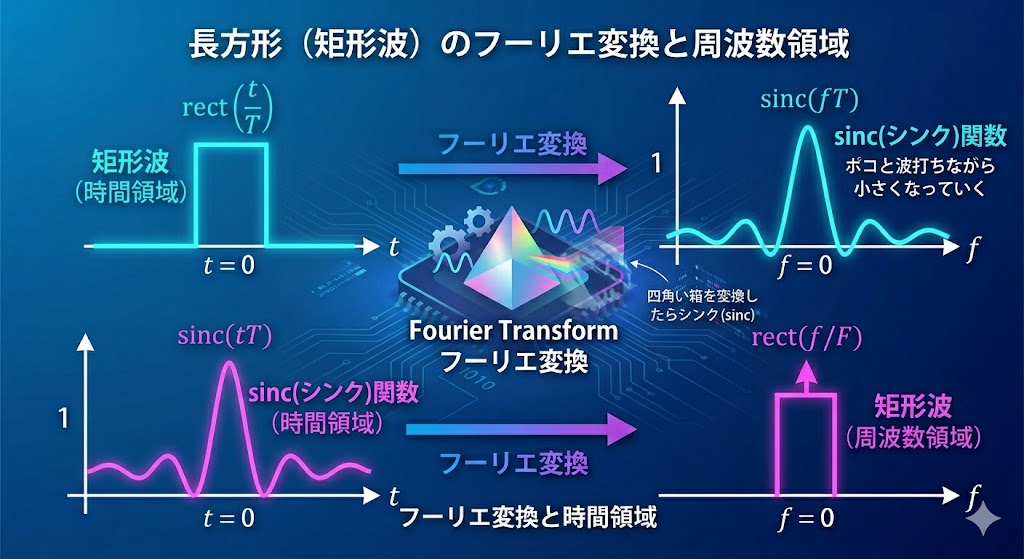

2-2. 「四角い壁」と「波打つ影（sinc関数）」
次は、ある一定の幅だけ値がある「長方形」の信号です。
- 矩形波（長方形） これをフーリエ変換すると、中央が盛り上がり、左右にポコポコと波打ちながら小さくなっていく不思議な形になります。これを 「sinc（シンク）関数」 と呼びます。
【ここがポイント！】 国家試験ではこの「sinc関数」の名前を問われることもあります。「四角い箱を変換したらシンク（sinc）」 と呪文のように覚えましょう。

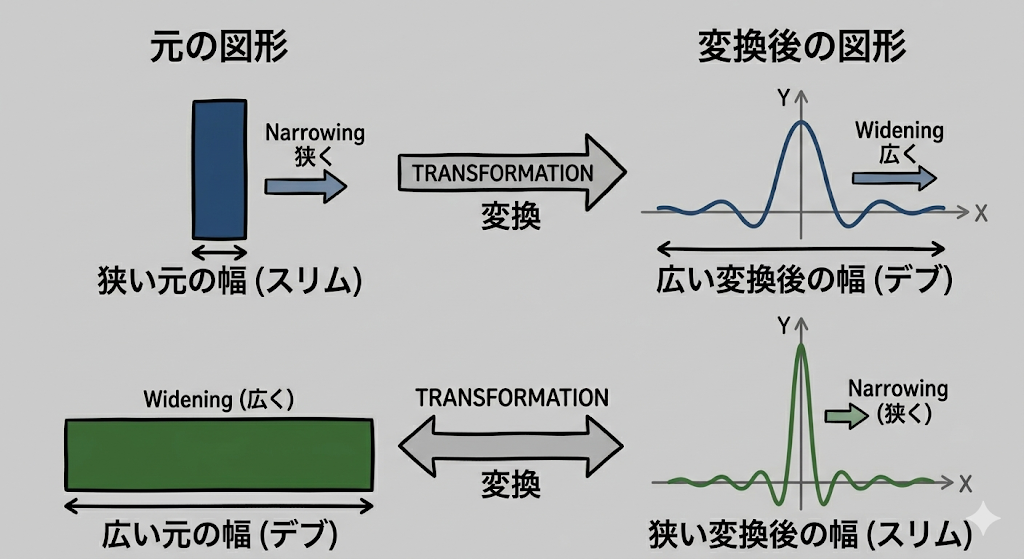

2-3. 最も重要な鉄則：「幅」はあべこべになる
図形の「幅」と「変換後の幅」の関係を整理しましょう。
- 元の図形の幅が「狭く」なる（ギュッと凝縮される） ▶︎ 変換後の図形の幅は 「広く」 なる！
- 元の図形の幅が「広く」なる（のっぺり広がる） ▶︎ 変換後の図形の幅は 「狭く」 なる！
つまり、「一方がスリムになれば、もう一方はデブになる」 という関係です。
例えば、長方形の幅を極限まで狭くしていくと（スリム）、変換後のsinc関数はどんどん横に広がっていき（デブ）、最終的には2-1で学んだ「横一直線」に近づいていく、という理屈です。
技師の視点：なぜこれが重要なのか？
この「幅の逆転現象」は、実はMRIの撮像原理やX線画像のシャープさ（分解能）を理解する上で非常に重要です。
- 短い時間（狭い幅）でサッと信号を撮ろうとすると、広い範囲の周波数が必要になる。
- 逆に、特定の周波数だけを絞り込もうとすると、長い時間が必要になる。
「何かを得るには、何かを捨てなければならない」というトレードオフの関係が、この図形の幅に現れているのです。
第3章：パワースペクトルと画像の「高周波・低周波」
フーリエ変換のルールが分かったところで、それが「実際の画像」のどこに現れるのかを整理しましょう。ここを知っておくと、画像工学の後半で出てくる「MTF」や「フィルター処理」の理解が劇的にラクになります。
3-1. パワースペクトル：成分の「強さ」を二乗したもの
フーリエ変換をして得られた結果（スペクトル）を、さらに加工したものが「パワースペクトル」です。国家試験で問われるのは、計算方法というよりその定義です。
- 定義： フーリエ変換して得られた値の 「絶対値の二乗」
- 意味： その画像の中に、どの周波数成分がどれくらい「強く」含まれているかを表す指標です。
3-2. 低周波と高周波：「シマシマ模様」でイメージしろ！
「音」の周波数は「高い音・低い音」ですが、「画像」の周波数は「シマシマ模様の細かさ」でイメージしてください。
- 太いシマシマ（横断歩道のような幅の広い模様） ＝ 低周波
- 細いシマシマ（バーコードのような密集した模様） ＝ 高周波
実際のレントゲン写真などをこの「シマシマ」に分解したとき、それぞれが画像の「何」を表現しているのか。以下の表をそのまま暗記してください。
| 周波数成分 | シマシマのイメージ | 画像の見え方（特徴） | 具体的な例 |
| 低周波 | 太い・広い | 画像の「全体的な形」や「コントラスト」 | 臓器の大きな影、のっぺりした背景 |
| 高周波 | 細かい・狭い | 画像の「細かい部分」や「急激な変化」 | 骨の細かい構造（骨梁）、エッジ（輪郭）、ノイズ |
3-3. フィルター処理：シマシマを削って画像を整える
画像をミキサー（フーリエ変換）にかけて低周波と高周波に分ける最大の理由は、「いらないシマシマだけを削り取る（フィルター処理）」ためです。
- ローパスフィルター（平滑化）「低い方だけ通す」フィルターです。高周波（細かいシマシマ＝ノイズ）を削り取ります。細かいノイズやザラつきが消え、全体的に滑らかな画像になりますが、少しボヤけます。
- ハイパスフィルター（エッジ強調）「高い方だけ通す」フィルターです。低周波（太いシマシマ＝影）を削り取ります。全体のボヤッとした形が消え、細かい輪郭（エッジ）だけが浮き彫りになります。
3-4. 技師の視点：なぜフーリエ変換で画像を分析するのか？
医療画像の大半は、臓器の影などの「低周波（コントラスト）」が支配的です。しかし、病変のサインとなる微小な石灰化や骨折線などは、わずか数％の「高周波」の中に隠れています。
この高周波をどう強調し、どうノイズと見分けるか。それを周波数の世界で操作するために、フーリエ変換という魔法の箱が必要になるのです。
